Comment le tube en cuivre tressé améliore-t-il les connexions flexibles d’alimentation et de mise à la terre ?

Abstrait

Si vous avez déjà eu affaire à des cosses fissurées, des cavaliers surchauffés, des déclenchements intempestifs ou des signaux bruyants à proximité d'équipements à courant élevé, vous connaissez déjà le véritable ennemi : connexions rigides dans des endroits qui bougent, vibrent, se dilatent ou nécessitent un accès facile pour l'entretien.Tube de cuivre tresséest conçu exactement pour ceux « tout va bien jusqu'à ce que ce ne soit plus le cas » environnements. Il combine une conductivité élevée et une flexibilité, vous aidant à établir des connexions qui restent fiables malgré les cycles thermiques, les mouvements mécaniques et les espaces d'installation restreints.

Ce guide détaille ce queTube de cuivre tresséc'est là où il brille, ce que les clients se trompent généralement lorsqu'ils le sélectionnent et comment le spécifier correctement la première fois. Vous trouverez également des conseils de dimensionnement, un tableau de comparaison pratique, les meilleures pratiques d'installation et une courte FAQ pour vous aider à passer de « nous avons besoin de quelque chose de flexible » à une spécification claire et prête à l'achat.

Table des matières

• Contour
• Qu'est-ce qu'un tube de cuivre tressé
• Les problèmes des clients qu’il résout
• Cas d'utilisation typiques
• Comment choisir la bonne spécification
• Tableaux pratiques pour le dimensionnement et l'appariement
• Conseils d'installation et de manipulation
• Liste de contrôle de qualité avant d'acheter
• Travailler avec Dongguan Quande Electronics Co., Ltd.
• FAQ
• Prochaines étapes

Contour

1. DéfinirTube de cuivre tresséen langage clair et expliquez comment il se comporte dans des installations réelles.
2. Associez les scénarios de défaillance courants aux avantages de conception d’un conducteur tubulaire tressé.
3. Affichez les applications les plus courantes et ce qui compte le plus dans chacune d'elles.
4. Fournissez un cadre de sélection : matériau, placage, densité de tresse, dimensions et approche de terminaison.
5. Partagez des tableaux faciles à utiliser afin que les acheteurs puissent aligner leurs besoins en performances sur une spécification claire.
6. Terminez avec des conseils de manipulation, une liste de contrôle de qualité et une FAQ conviviale pour les acheteurs.

Qu'est-ce qu'un tube de cuivre tressé

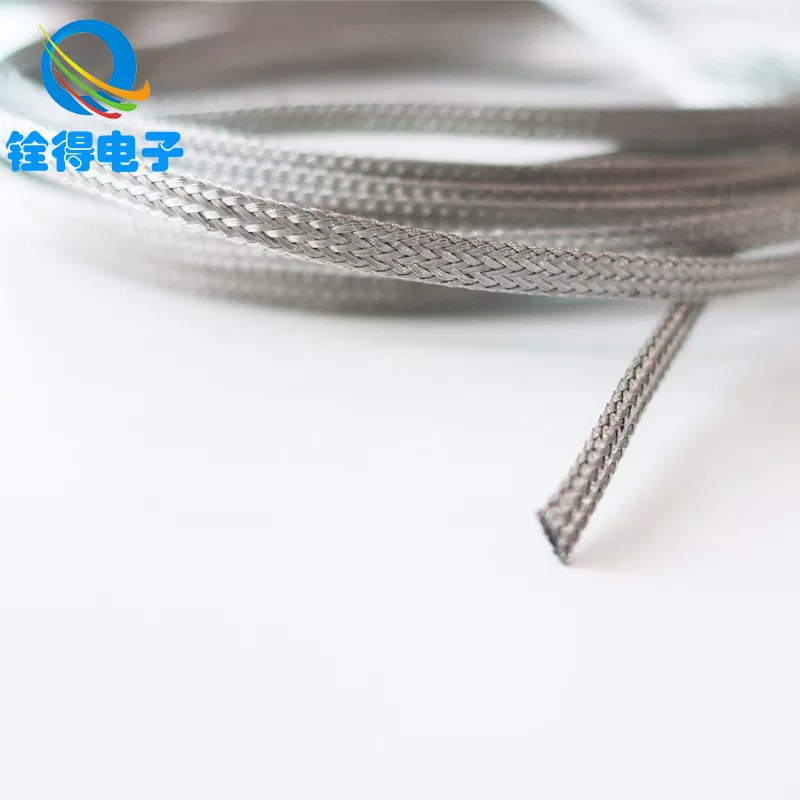

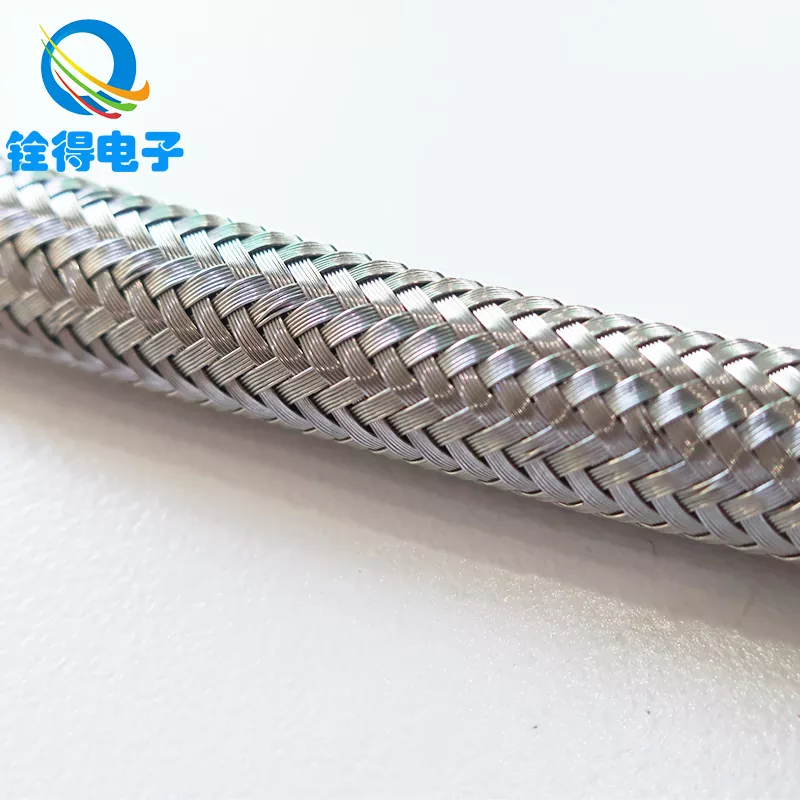

Tube de cuivre tresséest une tresse tubulaire composée de plusieurs brins de fil de cuivre tissés en forme de manchon flexible ou de tube. Selon la conception, il peut être utilisé comme :

• Un conducteur flexible(transport de courant entre deux points où se produit un mouvement ou une expansion)
• Un chemin d'ancrage(liaison de coffrets, portes, armoires, jeux de barres et ensembles tournants ou vibrants)
• Un bouclier électromagnétique(réduire les interférences en fournissant une enceinte conductrice autour des câbles ou des assemblages)
• Une pochette de protection(protège les tuyaux/câbles de l'abrasion tout en ajoutant de la conductivité)

Contrairement à une barre de cuivre solide ou à un câble rigide, un tube tressé peut se plier à plusieurs reprises et s'adapter aux espaces restreints. Il peut également « respirer » grâce à la dilatation thermique : à mesure que les températures augmentent, les pièces métalliques se dilatent ; quand ils refroidissent, ils se contractent. Une structure tressée tolère ce cycle avec moins de risque de desserrage du matériel, une fissuration au niveau de la cosse ou un transfert de contrainte vers des bornes sensibles.

Les problèmes des clients qu’il résout

Les acheteurs commencent généralement à rechercherTube de cuivre tresséaprès avoir rencontré l'un de ces problèmes :

• Surchauffe aux points de connexioncausée par une zone de contact insuffisante, une mauvaise flexibilité ou des micro-espaces induits par le mouvement.
• Cosses fissurées et brins cassésoù les conducteurs rigides sont forcés de fléchir pendant les vibrations ou l’entretien.
• Attaches desserrées au fil du tempsen raison des cycles thermiques et des mouvements mécaniques transférant la contrainte dans le joint.
• Bruit et interférenceà proximité d'onduleurs, de transformateurs, d'appareillages de commutation, de soudeurs ou d'équipements de recharge de véhicules électriques.
• Cavaliers difficiles à installerdans des armoires exiguës où le rayon de courbure devient un combat.
• Corrosion prématuréedans des environnements humides, côtiers ou chimiquement actifs lorsque les matériaux ne sont pas adaptés aux conditions.

Un tube tressé bien spécifié résout ces problèmes en combinant conductivité, flexibilité et couverture de surface. Le résultat est une connexion plus facile au routage, plus stable dans le temps, et moins sensible aux petits déplacements qui pénaliseraient une pièce rigide.

Cas d'utilisation typiques

Voici des endroits du monde réel oùTube de cuivre tresséest couramment utilisé et ce qui intéresse le plus les décideurs :

• Systèmes d’appareillage et de jeux de barres :liaisons flexibles entre jeux de barres ou composants chauffant sous charge.
• Transformateurs et distribution d'énergie :mise à la terre et à la liaison pour réduire le risque de panne et maintenir un potentiel stable.
• Plateformes ferroviaires et automobiles :liaison résistante aux vibrations et chemins de courant flexibles.
• Systèmes de recharge/VE et onduleur :gérer un courant élevé tout en réduisant le bruit électrique.
• Armoires et coffrets industriels :des sangles de liaison de porte et des chemins de mise à la terre qui doivent fléchir lors de l'ouverture/fermeture.
• Blindage EMI pour câbles et assemblages :un tube conducteur autour des câbles pour réduire la sensibilité aux interférences.

Comment choisir la bonne spécification

Le meilleurTube de cuivre tressépour votre projet dépend de la manière dont il sera utilisé : niveau actuel, cycle de service, environnement, flexibilité requise, et la méthode de résiliation. Vous trouverez ci-dessous un cadre de sélection pratique que vous pouvez remettre à l'ingénierie, aux achats et à votre fournisseur.

1) Type de cuivre et attentes en matière de conductivité

• Cuivre nu :forte conductivité, courante dans les environnements contrôlés.
• Cuivre étamé :meilleure résistance à l'oxydation et soudabilité plus facile, souvent préférée pour des conditions humides ou variables.
• Placage spécial :utilisé pour des besoins uniques en matière de corrosion ou d’interface (choisissez en fonction de l’environnement et des matériaux d’accouplement).

2) Construction et densité de la tresse

• Diamètre du fil et nombre de brinsinfluencent la flexibilité et la durabilité.
• Couverture des tressesaffecte les performances du blindage et la stabilité des contacts.
• Taux d'expansionest important lorsque le tube doit s'adapter à une gamme de diamètres.

3) Des dimensions qui comptent vraiment

• Diamètre intérieur (ID) :qu'il s'adapte à votre pièce cible ou à votre faisceau de câbles.
• Diamètre extérieur (OD) :qu'il s'insère dans des presse-étoupes, des pinces ou des canaux de routage.
• Longueur et boucle de service :en laissant suffisamment de jeu pour empêcher la tresse de devenir le « ressort » de votre articulation.

4) Méthode de résiliation

• Cosses/ferrules serties :commun pour les sangles de mise à la terre et les cavaliers.
• Extrémités soudées/brasées :utilisé lorsqu'une haute fiabilité et une faible résistance de contact sont nécessaires.
• Terminaison par pince ou par bande :souvent utilisé pour les applications de blindage afin de maintenir un contact à 360 degrés.

5) Environnement et réalité de la corrosion

• L’humidité, l’exposition au sel, les produits chimiques industriels et les métaux différents peuvent changer ce à quoi ressemble « assez bon ».
• Si votre équipement vit à l’extérieur ou à proximité d’air salin, le choix du placage et la protection des joints deviennent non négociables.

Tableaux pratiques pour le dimensionnement et l'appariement

Tableau 1 : Application adaptée aux caractéristiques du tube tressé

Tableau 2 : Liste de contrôle conviviale pour la spécification des tubes en cuivre tressés

Conseils d'installation et de manipulation

Même le meilleurTube de cuivre tressépeut sous-performer s’il est coupé, manipulé ou mal terminé. Ces conseils pratiques sur le terrain réduisent les retouches et les échecs :

• Éviter l'effilochage lors de la coupe :utilisez une méthode qui maintient les brins contenus (enrouler du ruban adhésif avant de couper ou utiliser un outillage approprié).
• Ajoutez une boucle de service lorsqu'un mouvement existe :permettre des courbes douces plutôt que des virages serrés au point de terminaison.
• Protégez les extrémités :Le rétrécissement thermique, les bottes ou les manchons peuvent réduire l'abrasion et empêcher les brins parasites de se propager.
• Assurez-vous que les surfaces de contact sont propres :éliminez l'oxydation ou les débris là où les pattes ou les pinces entrent en contact avec le métal.
• Attention aux métaux différents :si votre matériel n'est pas compatible avec le cuivre, envisagez des stratégies de protection de surface pour réduire les problèmes galvaniques.
• Le couple compte :une fixation cohérente réduit les micro-mouvements et stabilise la résistance de contact.

Pour les utilisations de blindage, privilégiez le contact à 360 degrés : une tresse qui n’est touchée qu’en un petit point peut paraître installée mais n’offrira pas une réduction de bruit cohérente. Pour les cavaliers à courant élevé, concentrez-vous sur l'intégrité des extrémités : un sertissage robuste ou des traitements d'extrémité techniques créent généralement la plus grande différence de fiabilité.

Liste de contrôle de qualité avant d'acheter

Si vous recherchezTube de cuivre tressépour les équipements critiques, vous voulez une conductivité prévisible, une géométrie de tresse cohérente et des matériaux stables. Utilisez cette liste de contrôle lors de l'examen des échantillons ou de la documentation du fournisseur :

• Consistance du matériau :confirmez que la qualité et la finition du cuivre correspondent à votre environnement et à votre méthode d'assemblage.
• Uniformité de la tresse :vérifiez les espaces, les sélections incohérentes ou la couverture inégale sur la longueur.
• Stabilité dimensionnelle :Vérifiez l'ID/OD dans des conditions détendues et installées, surtout si des étirements sont impliqués.
• Fiabilité des terminaisons (si assemblées) :inspectez la symétrie du sertissage, les attentes en matière de résistance à la traction et l’étanchéité des extrémités.
• Emballage et manutention :un mauvais emballage peut déformer les tresses ou provoquer une contamination avant même que la pièce n'atteigne votre ligne.

Travailler avec Dongguan Quande Electronics Co., Ltd.

Lorsque vous achetez des conducteurs tressés, vous n'achetez pas seulement du cuivre, vous achetez de la répétabilité : la même densité de tresse, le même ajustement et le même résultat de terminaison. chaque fois que votre ligne de production fonctionne.Dongguan Quande Electronics Co., Ltd.fournitTube de cuivre tressédes solutions conçues pour les applications où flexibilité, conductivité et durabilité doivent cohabiter dans la même pièce.

Si vous disposez déjà d’un dessin ou d’un numéro de pièce existant, vous pouvez généralement le traduire rapidement en une spécification claire. Si vous ne le faites pas, une spécification pratique peut toujours être construite à partir de quelques données : où il est installé, comment il se déplace, à quoi il se connecte et dans quel environnement il vit. Cela suffit souvent pour affiner la gamme de matériaux, de tailles, et mettre fin aux options de traitement sans achats par essais et erreurs.

FAQ

Prochaines étapes

Si votre configuration actuelle souffre de chaleur, de vibrations, d'un acheminement serré ou d'une mise à la terre peu fiable,Tube de cuivre tresséest souvent la mise à niveau la plus simple qui offre un gain de stabilité mesurable. Le chemin le plus rapide vers une sélection correcte consiste à définir vos contraintes d'installation (espace, mouvement, variation de température) et votre méthode de terminaison. À partir de là, le bon matériau et la bonne construction de tresse deviennent généralement évidents.
