Pourquoi la sélection du fil de terre détermine-t-elle la sécurité, la fiabilité et les performances sonores ?

Abstrait

A fil de terreest facile à ignorer jusqu'à ce que quelque chose se passe mal : réinitialisations inattendues de l'équipement, interférences qui détruisent les signaux, picotements dans les enceintes, échecs des inspections ou (dans le pire des cas) risque de choc et d'incendie. Ce guide explique comment les fils de terre fonctionnent réellement dans des systèmes réels, ce qui cause généralement des problèmes de mise à la terre et comment choisir un fil de terre adapté à vos contraintes électriques, mécaniques et environnementales. En cours de route, vous obtiendrez des listes de contrôle pratiques, un tableau comparatif des conducteurs de mise à la terre courants et des conseils d'installation éprouvés sur le terrain. Si vous évaluez des produits de mise à la terre tressée ou élaborez une stratégie de mise à la terre pour une machine, un panneau, un véhicule ou un boîtier, vous repartirez avec les prochaines étapes claires. Pour les industriels et les équipes projets,Dongguan Quande Electronics Co., Ltd.prend en charge la sélection et la personnalisation des conducteurs de mise à la terre afin que votre conception fonctionne de manière cohérente, du prototype à la production.

Table des matières

• Contour
• Ce que fait réellement un fil de terre
• Les problèmes de mise à la terre des clients créent des problèmes
• Comment choisir le bon fil de terre
• Types courants de conducteurs de mise à la terre et quand les utiliser
• Considérations de dimensionnement qui évitent les pannes surprises
• Pratiques d'installation qui font ou défont la mise à la terre
• Erreurs courantes et comment les éviter
• Comment vérifier la qualité de la mise à la terre sur le terrain
• FAQ
• Prochaines étapes

Contour

1. Objectif du fil de terre en matière de sécurité et d'intégrité du signal
2. Symptômes d'une mauvaise mise à la terre et pourquoi ils se produisent
3. Cadre de sélection couvrant la charge électrique, le comportement en fréquence et l'environnement
4. Comparaison des sangles tressées, des fils toronnés et des jeux de barres
5. Détails d'installation qui réduisent la résistance et empêchent le desserrage
6. Méthodes de vérification et contrôles pratiques de réception
7. FAQ et conseils d'approvisionnement

Ce que fait réellement un fil de terre

L'expression « fil de terre » est utilisée pour plusieurs tâches, et leur mélange est le point où de nombreux projets rencontrent des problèmes. Dans la plupart des applications, un fil de terre prend en charge une ou plusieurs de ces fonctions :

• Chemin de défaut de sécurité: Si un conducteur sous tension entre en contact avec une enceinte métallique, le chemin de terre aide à transporter le courant de défaut afin que les dispositifs de protection puissent se déclencher rapidement.
• Liaison équipotentielle: La connexion des pièces métalliques afin qu'elles restent presque au même potentiel réduit la tension de contact et minimise le risque d'arc.
• Contrôle du bruit et stabilité de référence: Une bonne connexion à la terre peut réduire les interférences électromagnétiques en fournissant un chemin de retour contrôlé et en abaissant l'impédance aux fréquences pertinentes.
• Détournement de la foudre et des surtensions: Dans certains systèmes, les conducteurs de mise à la terre aident à acheminer les transitoires de haute énergie en toute sécurité (souvent dans le cadre d'une stratégie plus large de mise à la terre et de surtension).

Remarquez le motimpédance, pas seulement la résistance. De nombreux problèmes de mise à la terre apparaissent à des fréquences plus élevées où un conducteur qui semble « bien » sur un compteur de base se comporte néanmoins mal en raison de l'inductance, de la longueur et de la géométrie de la connexion. C’est pourquoi la forme physique d’un conducteur de terre peut avoir autant d’importance que sa section transversale.

Les problèmes de mise à la terre des clients créent des problèmes

Si un système a déjà réussi un test au banc mais a échoué dans une usine, un véhicule ou une installation extérieure, la mise à la terre fait souvent partie de l'histoire. Voici les problèmes clients les plus courants que nous constatons dans les systèmes industriels et électroniques :

• Réinitialisations aléatoires et défauts inexpliqués: Des connexions de mise à la terre intermittentes peuvent créer des changements de tension qui perturbent l'électronique de commande.
• EMI qui ne disparaîtra pas: Le blindage et les filtres ne peuvent pas compenser complètement un mauvais chemin de retour ou une liaison à haute impédance entre les boîtiers.
• Échec des inspections ou retards de conformité: Une liaison inadéquate, des résiliations incorrectes ou une mauvaise documentation peuvent entraîner des retouches et des retards dans le calendrier.
• Surchauffe aux points de connexion: Un « petit » problème de contact devient un point chaud en cas de courant de défaut ou de conditions de surtension répétées.
• Corrosion et relâchement: Les environnements extérieurs, marins, humides ou chimiques peuvent dégrader les connexions plus rapidement que prévu.
• Des maux de tête lors de l’assemblage: Les fils trop rigides, trop courts ou sujets à la fatigue peuvent rendre la production incohérente.

La bonne nouvelle est que la plupart d’entre eux sont évitables. La clé est de traiter la mise à la terre comme un problème de conception mécanique et électrique, et non comme une réflexion après coup.

Comment choisir le bon fil de terre

Un processus de sélection fiable commence par vos contraintes réelles, et pas seulement par une description du catalogue. Utilisez ce framework :

1) Définir le travail de mise à la terre

• S'agit-il principalement de liaisons de sécurité, de contrôle du bruit, de gestion des surtensions ou d'une combinaison ?
• S'agit-il d'une liaison de boîtier à boîtier, d'une liaison de porte, d'une liaison de panneau ou d'une terminaison de blindage de câble ?

2) Cartographier les demandes électriques

• Faute des attentes actuelles: Le comportement du dispositif de protection dépend d'un chemin à faible impédance.
• Comportement en fréquence: Pour le bruit et les EMI, les conducteurs plus courts et plus larges surpassent souvent les conducteurs plus longs et plus étroits.
• Cycle de service: Les surtensions occasionnelles sont différentes du partage de courant continu.

3) Faire correspondre la réalité mécanique

• Est-ce qu'il fléchira (portes, charnières, vibrations, robotique) ? Si oui, un conducteur de terre flexible est essentiel.
• L'espace est-il restreint ? Existe-t-il une exigence de rayon de courbure répété ?
• Les installateurs auront-ils un accès constant et correct aux fixations dynamométriques ?

4) Tenir compte de l'environnement

• L'humidité, les brouillards salins, les produits chimiques, les températures élevées, l'exposition aux UV ou la contamination par l'huile peuvent modifier le choix des matériaux.
• Si la corrosion est probable, les traitements de surface et le matériel de connexion sont tout aussi importants que le matériau conducteur.

5) Décidez tôt de la stratégie de résiliation

• Les cosses à anneau, les cosses, les languettes à souder, les connexions à goujons ou les liaisons par pince exigent chacune des constructions de conducteurs différentes.
• La cohérence dans la résiliation est égale à la cohérence dans les performances.

Si vous souhaitez moins de surprises en production, verrouillez ces décisions avant de finaliser les dessins de harnais. Dongguan Quande Electronics Co., Ltd. soutient souvent les équipes en confirmant l'ajustement, la flexibilité et la compatibilité des terminaisons avant la production de masse.

Types courants de conducteurs de mise à la terre et quand les utiliser

Pour de nombreuses armoires industrielles, le « meilleur » choix est une combinaison : une barre de liaison dans le panneau, des sangles tressées courtes pour les portes et les pièces mobiles, et des conducteurs torsadés bien terminés pour les connexions fixes.

Considérations de dimensionnement qui évitent les pannes surprises

La taille n’est pas seulement « plus c’est grand, mieux c’est ». Un surdimensionnement peut créer de la rigidité, des problèmes d’assemblage et de la fatigue. Un sous-dimensionnement peut surchauffer, échouer à effacer le dispositif de protection ou créer des références instables. Gardez ces principes à l’esprit :

• Des battements plus courts et plus épaispour de nombreux problèmes liés au bruit. La réduction de la longueur améliore souvent les performances plus que l’augmentation de la section transversale.
• Plus large peut battre rondà des fréquences plus élevées. Les sangles tressées plates peuvent réduire l'impédance lorsqu'elles sont correctement installées.
• La zone de connexion est importante. Un conducteur épais sur une petite zone de contact peut toujours avoir des performances médiocres.
• Les événements thermiques et de défaut sont différents. Un conducteur peut survivre à une courte impulsion de défaut mais tomber en panne en raison de surtensions répétées ou d'un échauffement au niveau d'un mauvais joint.

Si votre conception doit répondre à un code électrique ou à une norme industrielle particulière, utilisez la méthode de dimensionnement de cette norme comme référence, puis superposez les exigences mécaniques et environnementales. En cas de doute, considérez la terminaison et le montage comme des éléments de conception de première classe, et non comme des « détails d’installation ».

Pratiques d'installation qui font ou défont la mise à la terre

La plupart des échecs de mise à la terre se produisent au niveau des interfaces. Le chef d’orchestre est rarement le problème ; la connexion l'est généralement. Ces pratiques améliorent considérablement les résultats :

Utiliser un contact métal sur métal propre là où une liaison est requise

• Retirez la peinture, l'anodisation ou les revêtements au point de liaison, à moins que le matériel ne soit conçu pour percer les revêtements de manière fiable.
• Utilisez des rondelles ou du matériel de liaison appropriés pour maintenir la pression de contact au fil du temps.

Contrôle du desserrage sous vibration

• Utilisez des méthodes de verrouillage compatibles avec votre matériel et votre environnement.
• Appliquez un couple constant et documentez-le pour la production.

Minimisez la longueur et évitez les boucles

• Acheminez les conducteurs de terre aussi courts et directs que possible.
• Évitez les grandes boucles qui peuvent capter des interférences comme une antenne.

Concevoir pour le mouvement au lieu d’espérer que ça ne bouge pas

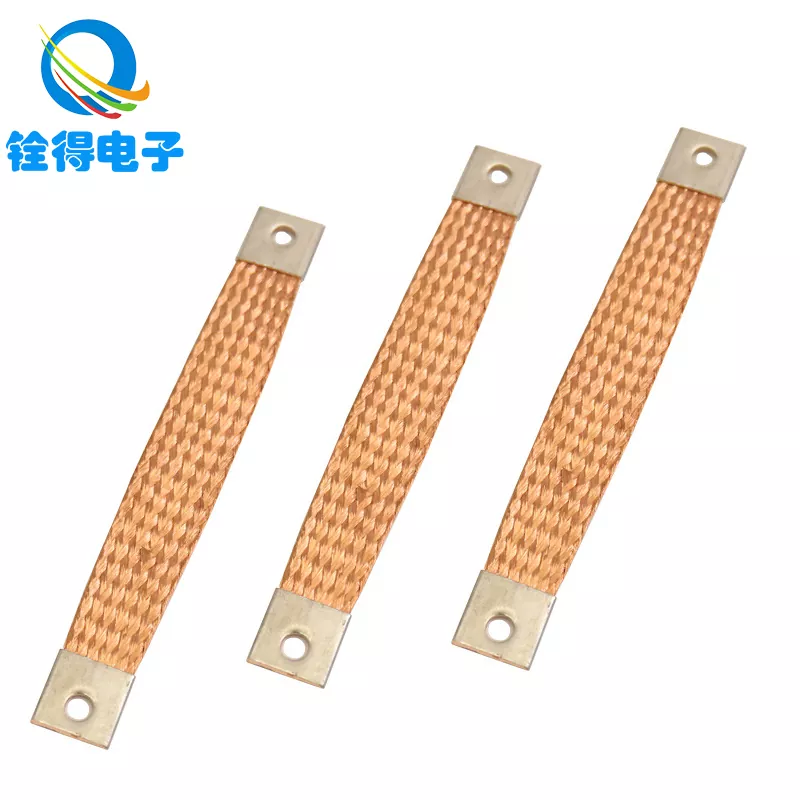

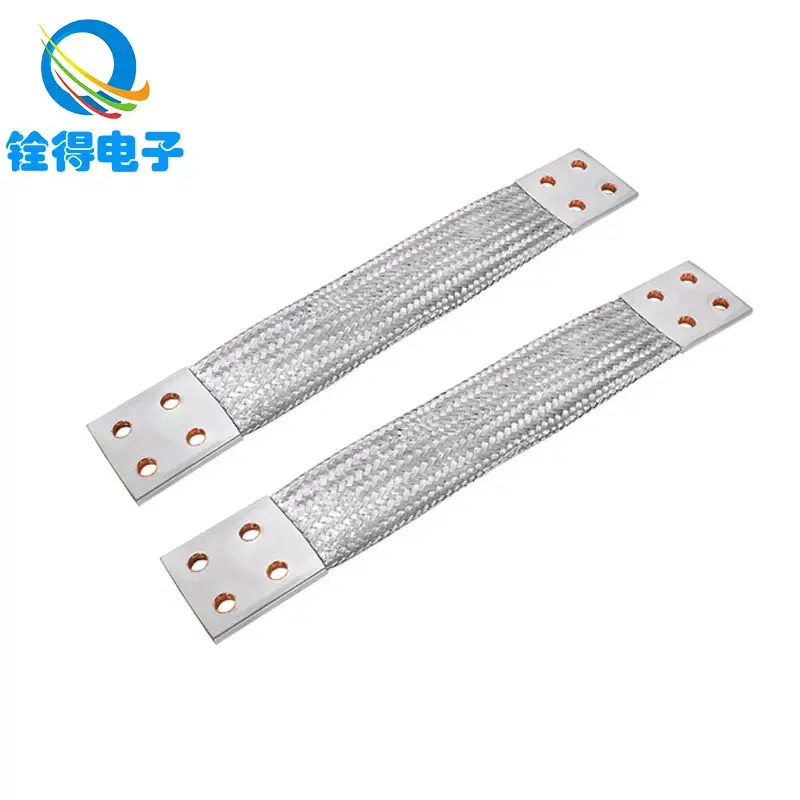

• Pour les portes, les charnières et les ensembles vibrants, une sangle de terre tressée avec un serre-câble approprié dure souvent plus longtemps qu'un fil rigide.
• Respectez le rayon de courbure et assurez-vous que la sangle ou le fil ne constitue pas la butée mécanique.

Standardiser les résiliations

• Choisissez un style de terminaison et appliquez-le de manière cohérente dans toutes les versions.
• La qualité du sertissage, l’ajustement des cosses et la préparation de la surface de contact doivent être des processus contrôlés.

Erreurs courantes et comment les éviter

• Utiliser de longues « nattes » pour les boucliersqui nuisent aux performances haute fréquence. Gardez les liaisons de blindage courtes et envisagez des approches de serrage le cas échéant.
• S'appuyer sur le contact du châssis à travers la peinture. Si vous ne pouvez pas garantir le contact avec le métal, ne présumez pas qu’il existe.
• Mélanger des métaux sans planifier. Des métaux différents et de l’humidité peuvent accélérer la corrosion et augmenter la résistance.
• Ignorer le collage des portes. Un bon panneau de sol n’aide pas si la porte devient une plaque flottante bruyante.
• Flexion excessive d'un conducteur rigide. La fatigue due aux vibrations est réelle ; choisissez un conducteur conçu pour le mouvement.
• Test uniquement avec un bip de continuité de base. La continuité n’équivaut pas à une liaison robuste à faible impédance dans des conditions réelles.

Comment vérifier la qualité de la mise à la terre sur le terrain

La vérification doit correspondre au risque. Pour un collage simple, un contrôle de faible résistance peut être utile. Pour les systèmes sensibles, vous aurez peut-être besoin de méthodes supplémentaires. Les options pratiques comprennent :

• Inspection visuelle: Confirmez le retrait du revêtement, le type de matériel et que le conducteur n'est pas tendu.
• Mesure de faible résistance: Mesurez à travers la liaison avec un instrument adapté aux travaux à faible ohm, et pas seulement un multimètre de base.
• Test de tremblement: Déplacez soigneusement les portes ou les harnais tout en surveillant tout comportement intermittent.
• Contrôle thermique sous charge: Les points chauds révèlent souvent des joints à haute résistance.
• Validation des symptômes de bruit: Si la mise à la terre est destinée à réduire les interférences, confirmez avec des mesures avant et après qui correspondent à vos conditions de fonctionnement réelles.

Si votre système est critique pour la sécurité, suivez les codes électriques applicables et les procédures de test organisationnelles. Cet article fournit des conseils d'ingénierie généraux, mais les critères d'acceptation finaux doivent correspondre à votre secteur d'activité et à vos obligations de conformité.

FAQ

• Un fil de terre est-il la même chose qu'un fil neutre ?
  Non. Dans de nombreux systèmes, le neutre transporte le courant de retour pendant le fonctionnement normal, tandis que le conducteur de terre est destiné à la liaison de sécurité et aux conditions de défaut. Ils remplissent des rôles différents et sont traités différemment lors de la conception et de l’installation.
• Quand dois-je utiliser une tresse de terre au lieu d’un fil ordinaire ?
  Les sangles tressées sont souvent préférées pour relier des pièces mobiles, des environnements vibratoires ou des connexions courtes, larges et à faible impédance qui prennent en charge le contrôle du bruit. Ils peuvent également rendre le collage des portes et des boîtiers plus fiable lorsque la flexion est inévitable.
• Un fil de terre plus épais réduit-il toujours les interférences ?
  Pas toujours. Réduire la longueur, améliorer la zone de connexion et utiliser une géométrie qui réduit l'impédance peuvent être plus importants que la simple augmentation de la section transversale, en particulier pour le bruit à haute fréquence.
• Pourquoi mon système émet-il toujours du bruit même si tout montre une continuité ?
  La continuité prouve seulement qu'il existe un chemin conducteur. Les problèmes de bruit sont souvent liés à l'impédance aux fréquences de fonctionnement, à une mauvaise géométrie de liaison, aux longues tresses ou aux terminaisons de blindage incohérentes.
• Qu’est-ce qui provoque l’échec des connexions à la terre au fil du temps ?
  Les causes courantes incluent le desserrage dû aux vibrations, la corrosion, une mauvaise préparation de la surface, une décharge de traction inadéquate et une qualité de sertissage ou de cosse incohérente. L’exposition environnementale peut accélérer tout cela.
• Comment rendre la mise à la terre plus cohérente en production ?
  Standardisez le matériel et les terminaisons, définissez les spécifications de couple, contrôlez la préparation des surfaces et choisissez les conducteurs adaptés au processus d'assemblage. La cohérence est autant une question de contrôle du processus que de choix des conducteurs.
• Puis-je personnaliser les conducteurs de mise à la terre pour mon boîtier ou mon faisceau ?
  Oui. De nombreux fabricants proposent des longueurs personnalisées, des constructions de tresses et des options de terminaison. Si vous avez des contraintes d’espace restreint, de mouvement ou de corrosion, la personnalisation réduit souvent les reprises et améliore la fiabilité.

Prochaines étapes

Si vous êtes confronté à des interférences électromagnétiques inexpliquées, à un comportement incohérent de l'équipement, à des problèmes de liaison de porte ou à des points de mise à la terre qui se corrodent ou se desserrent, ne considérez pas le fil de terre comme un accessoire. Traitez-le comme un composant conçu avec des exigences électriques, mécaniques et environnementales.

Si vous avez besoin d'aide pour choisir un style de conducteur de mise à la terre, définir les options de terminaison ou faire correspondre les contraintes de flexibilité et d'installation, Dongguan Quande Electronics Co., Ltd. peut répondre à vos besoins d’évaluation et de production. Partagez les détails et les dessins de votre application, et nous vous recommanderons une solution de mise à la terre pratique que vous pouvez construire de manière répétée et en toute confiance.Contactez-nouspour commencer.
