Comment les fils torsadés en cuivre améliorent-ils la fiabilité des câbles d'alimentation et de contrôle ?

Abstrait

Choisir le bon conducteur est l'une de ces décisions qui semblent simples jusqu'à ce qu'un projet commence à échouer dans le monde réel : surchauffe dans un conduit étanche, brins cassés à une terminaison, lectures instables dans les circuits de commande ou temps d'arrêt provoqué par la fatigue due aux vibrations.Fil toronné en cuivre est souvent choisi pour éviter précisément ces problèmes, en équilibrant la conductivité, la flexibilité et la durabilité mécanique. Dans cet article, je passerai en revue les problèmes les plus courants des acheteurs (chute de tension, rayon de courbure, qualité des terminaisons, risque de corrosion, normes d'inspection et cohérence des fournisseurs) et je montrerai comment spécifier la construction, la taille et la finition de surface des torons appropriés pour votre application. Vous trouverez également des listes de contrôle pratiques, des tableaux de comparaison et une section FAQ claire pour que vous puissiez passer de « nous pensons que c'est bien » à « nous savons que cela tiendra le coup ».

Table des matières

• Aperçu de l'article
• Les problèmes des clients que cela résout
• Qu'est-ce qu'un fil toronné en cuivre
• Quand Stranded bat solidement
• Comment le spécifier sans deviner
• Tableau de comparaison
• Conseils de terminaison et d'installation
• Contrôles de qualité que les acheteurs devraient demander
• Applications courantes
• Choisir un fournisseur cohérent
• FAQ
• Conclusion

Aperçu de l'article

• DéfinirFil toronné en cuivreet les problèmes qu'il est conçu pour éviter
• Cartographier les véritables difficultés des acheteurs avec les choix des conducteurs
• Expliquer la construction des torons, le dimensionnement et les options de surface (nue ou étamée)
• Fournir une liste de contrôle des spécifications pratiques
• Afficher un tableau comparatif pour rendre les compromis évidents
• Couvrir la résiliation, l’inspection et la vérification des fournisseurs
• Répondez aux questions les plus posées par les équipes achats et les ingénieurs

Les problèmes des clients que cela résout

La plupart des plaintes que j’entends à propos des chefs d’orchestre ne concernent pas vraiment le métal, mais plutôt ce à quoi le chef d’orchestre n’a pas réussi à survivre. Voici les problèmesFil toronné en cuivreest communément choisi pour réduire :

• Fissuration ou casse aux terminaisons :des flexions, des vibrations ou un acheminement serré répétés peuvent fatiguer les conducteurs solides.
• Points chauds et surchauffe :des conducteurs sous-dimensionnés ou de mauvaises terminaisons créent de la chaleur là où vous en avez le moins besoin.
• Chute de tension et performances instables :Les longs parcours de câbles ou les charges de courant élevées pénalisent les câbles sous-spécifiés.
• Défaillances dues à la corrosion :l'humidité, l'air salin et l'exposition aux produits chimiques peuvent attaquer les conducteurs et les connexions.
• Lots incohérents des fournisseurs :le nombre de brins, la tolérance de diamètre et l'état de surface peuvent varier si le contrôle du processus est faible.
• Installation et retouche lentes :les câbles qui vous combattent pendant le routage et la terminaison coûtent du temps et de la main d'œuvre.

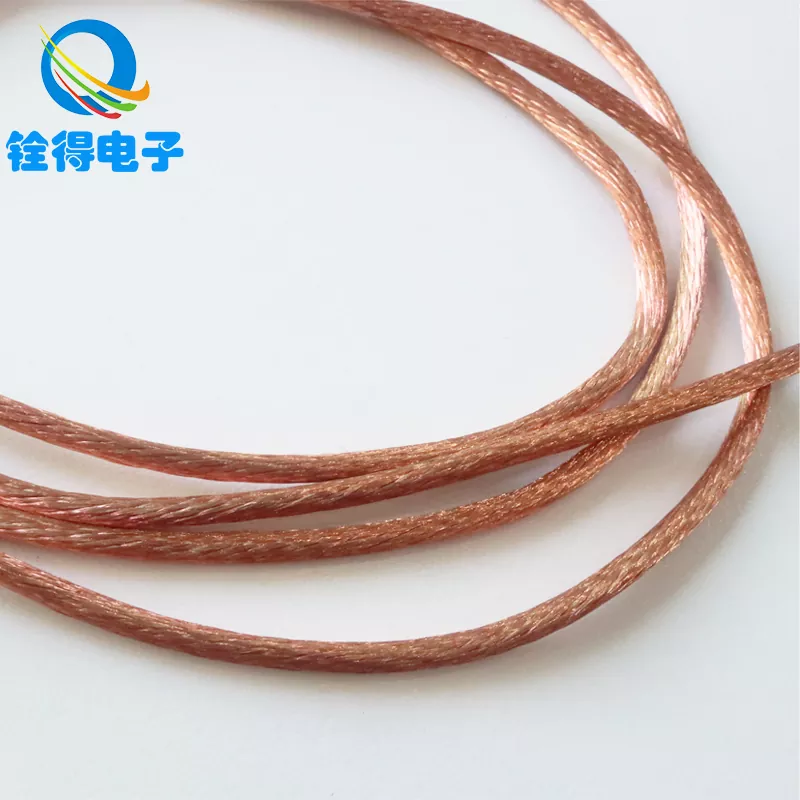

Qu'est-ce qu'un fil toronné en cuivre

Fil toronné en cuivreest un conducteur fabriqué en tordant plusieurs filaments de cuivre (brins) plus petits en un seul conducteur d'une section transversale spécifiée. Au lieu d’un morceau de métal rigide, vous obtenez un faisceau qui partage la contrainte mécanique entre plusieurs brins. Cette conception est importante car la plupart des installations réelles impliquent des mouvements : vibrations des moteurs, flexion des faisceaux, courbures serrées à l'intérieur des panneaux de commande ou ouvertures et fermetures répétées des portes d'armoires.

La partie « bloquée » n’est pas seulement une caractéristique de confort : c’est une caractéristique de fiabilité. Un plus grand nombre de brins (et des diamètres de brins individuels plus petits) signifie généralement une meilleure flexibilité, ce qui signifie généralement moins de fatigue aux points de contrainte. Le problème est que la flexibilité doit être assortie de méthodes de résiliation appropriées, sinon vous risquez de perdre les prestations là où vous en avez le plus besoin.

Quand Stranded bat solidement

Si votre installation est complètement statique, avec un rayon de courbure généreux et un minimum de vibrations, les conducteurs solides peuvent être parfaitement acceptables. Mais les conducteurs bloqués gagnent souvent dans l’une de ces situations :

• Vibration:moteurs, compresseurs, pompes, ventilateurs, convoyeurs et équipements mobiles.
• Mouvement fréquent :boucles de porte, bras robotiques, chaînes porte-câbles, outils portatifs, générateurs portables.
• Routage complexe :panneaux étanches, chemins de câbles à changements de direction multiples, appareils compacts.
• Harnais haute densité :où les installateurs ont besoin de rapidité et d’une manipulation prévisible.
• Cycles d'entretien :tout environnement où les câbles sont perturbés pendant l'entretien.

La façon pratique dont je le présente : si vous pouvez imaginer un câble heurté, tiré, plié ou vibrant ne serait-ce qu'un peu, choisissezFil toronné en cuivrepuis effectuez les terminaisons correctement.

Comment le spécifier sans deviner

De nombreux bons de commande échouent parce qu’ils spécifient « brins de cuivre » sans définir les pièces qui déterminent les performances. Voici une liste de contrôle claire que vous pouvez remettre à l'ingénierie, aux achats ou à votre partenaire d'assemblage de câbles :

• Taille du conducteur :AWG ou mm², choisis en fonction de la charge de courant, de la chute de tension admissible et de l'augmentation de la température.
• Construction d'échouage :nombre de brins et diamètre de brin individuel (la flexibilité en dépend).
• Finition superficielle :cuivre nu ou cuivre étamé (souvent choisi pour sa résistance à la corrosion et sa soudabilité).
• État recuit :un cuivre plus doux améliore la flexibilité ; le cuivre plus dur peut résister à la déformation mais fléchit moins.
• Environnement d'exploitation :l'humidité, le sel, les produits chimiques, la plage de température et le niveau de vibration attendu.
• Méthode de résiliation :sertissage, soudure, virole, cosse ou pince à vis : chacun préfère certains styles de brins.
• Exigences de conformité :si votre secteur exige des normes spécifiques, précisez-les dans le bon de commande.
• Emballage et manutention :taille de la bobine, tolérance de longueur de coupe, étiquetage et traçabilité des lots.

Une réalité importante pour l'acheteur : si vous ne définissez pas la construction du toronnage, vous risquez de recevoir un fil qui correspond techniquement à la taille mais qui se comporte très différemment lors de l'installation.

Tableau de comparaison

Utilisez ce tableau pour aligner rapidement le choix des conducteurs sur le risque, l'environnement et le comportement de l'installation :

Conseils de terminaison et d'installation

De nombreuses plaintes concernant la « qualité du fil » sont en réalité des problèmes de terminaison déguisés. Les conducteurs toronnés peuvent surpasser les conducteurs solides, mais seulement si vous protégez les brins pendant le dénudage et la terminaison.

• Utilisez le bon décapant :évitez d'entailler les brins - les entailles deviennent des déclencheurs de fissures sous l'effet des vibrations.
• Empêcher l'évasement des brins :si vous atterrissez dans une pince à vis, les ferrules peuvent considérablement améliorer la cohérence.
• Sertissez correctement :faire correspondre les cosses à la taille du conducteur et au type de câblage ; Vérifiez la hauteur/forme du sertissage si possible.
• Respecter le rayon de courbure :les virages serrés près des terminaisons créent des contraintes répétées ; itinéraire avec des transitions douces.
• Contrôler la chaleur :la surchauffe accélère le vieillissement de l'isolation et augmente la résistance au niveau des connexions.
• Étiqueter et tracer :en particulier pour le câblage de commande : les erreurs de câblage peuvent ressembler à des problèmes de « bruit » électrique.

Si vous construisez des harnais, réfléchissez à l’endroit où se produit le mouvement et choisissez la construction des torons en conséquence. Le point deFil toronné en cuivreest de survivre à la réalité mécanique, pas aux dessins théoriques.

Contrôles de qualité que les acheteurs devraient demander

Si vous avez déjà reçu un lot qui « a l’air bien » mais qui se comporte différemment lors de l’assemblage, vous savez déjà pourquoi la cohérence est importante. Voici les contrôles pratiques qui peuvent être demandés et vérifiés :

• Diamètre du conducteur et tolérance :confirme que le conducteur répond aux attentes en matière de taille pour les bornes et les systèmes d'isolation.
• Nombre de brins et diamètre des brins :protège vos hypothèses de flexibilité et de performance de résiliation.
• État des surfaces :une surface propre et uniforme réduit la résistance de contact et améliore la fiabilité du soudage.
• Échantillonnage de continuité et de résistance :capture la dérive du processus tôt.
• Traçabilité des lots :vous donne des responsabilités si un problème apparaît des mois plus tard.

Pour de nombreux acheteurs, l’objectif n’est pas de trop tester, mais d’éviter toute retouche. Une petite vérification surFil toronné en cuivrepeut économiser des jours de dépannage plus tard.

Applications courantes

La gamme d'applications est large, mais la logique de sélection est généralement la même : correspondre aux besoins actuels et aux contraintes mécaniques. Les cas d'utilisation typiques incluent :

• Répartition de l'énergie :appareillage de commutation, panneaux, liaisons de bus (avec cosses appropriées), onduleurs, systèmes UPS.
• Moteurs et transformateurs :des enroulements et des câbles où les vibrations et la chaleur sont de réels facteurs.
• Câblage de commande et de signal :armoires d'automatisation, câblage PLC, capteurs (surtout là où le routage est serré).
• Assemblages de faisceaux et de câbles :appareils électroménagers, équipements médicaux, éclairage et électronique grand public.
• Environnements extérieurs ou humides :équipement bénéficiant de conducteurs étamés et de terminaisons stables.

Choisir un fournisseur cohérent

Au-delà des spécifications, le plus grand risque caché est l'incohérence des fournisseurs : un fil qui correspond aux dimensions indiquées sur le papier mais qui varie en termes de toronnage, de surface ou de recuit d'un lot à l'autre peut discrètement saboter le rendement de l'assemblage. Si vous qualifiez un fournisseur pourFil toronné en cuivre, demandez des preuves de contrôles de fabrication stables, d'enregistrements de lots clairs et de routines d'inspection reproductibles.

Dongguan Quande Electronics Co., Ltd. fournit des conducteurs toronnés en cuivre conçus pour répondre aux besoins pratiques de fabrication : constructions de toronnage stables, finitions contrôlées et documentation qui aident les acheteurs à réduire les retouches et à accélérer les approbations. Lorsque vous recherchez une production à long terme, ce type de cohérence compte autant que le prix.

• Demander l'approbation d'un échantillon :confirmez le comportement de suppression/résiliation dans votre propre processus.
• Verrouillez la construction :définissez le nombre/diamètre des brins afin que les remplacements ne modifient pas les performances.
• Confirmer l'emballage :une bobine appropriée réduit les plis et les dommages d'installation.
• D’accord sur la traçabilité :assurez-vous que les ID de lot sont significatifs et conservés.

FAQ

Question :EstFil toronné en cuivretoujours mieux que le cuivre massif ?
UN:Pas toujours. Si le câblage est entièrement statique et que vous souhaitez une rigidité maximale pour certaines installations, le solide peut bien fonctionner. Le toronné est généralement choisi lorsque la flexibilité, la résistance aux vibrations ou un acheminement plus facile sont importants.

Question :Un nombre de brins plus élevé signifie-t-il automatiquement une qualité supérieure ?
UN:Cela signifie généralement une plus grande flexibilité, ce qui peut améliorer la durée de vie en fatigue dans les applications mobiles ou vibrantes. Mais il doit être associé à des méthodes de terminaison correctes (souvent des embouts ou des cosses à sertir appropriées) pour éviter l'évasement des brins et les contacts incohérents.

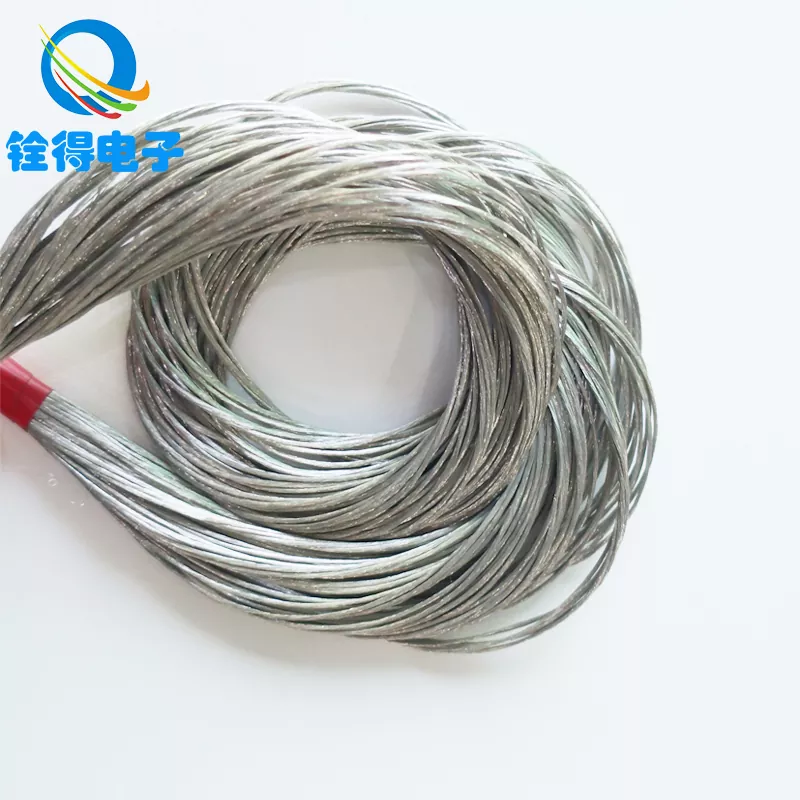

Question :Quand dois-je choisir du cuivre étamé plutôt que du cuivre nu ?
UN:Choisissez du cuivre étamé lorsque le risque de corrosion est plus élevé (humidité, air marin, exposition chimique) ou lorsque la stabilité de la soudure est importante. Le cuivre nu est souvent préféré dans les environnements intérieurs contrôlés où le coût et la conductivité maximale sont des priorités.

Question :Qu'est-ce qui provoque une surchauffe si la taille du fil semble correcte ?
UN:Les coupables les plus courants sont les problèmes de terminaison (vis desserrées, mauvais sertissage, dommages aux torons) et les problèmes de routage (câbles groupés emprisonnant la chaleur). La taille des câbles est utile, mais les connexions et les pratiques d'installation déterminent souvent l'augmentation de la température réelle.

Question :Que dois-je indiquer sur un bon de commande pour éviter de recevoir le « mauvais » fil toronné ?
UN:Spécifiez la taille du conducteur (AWG ou mm²), la construction du câblage (nombre de brins et diamètre du brin), la finition de surface (nue ou étamée) et toute contrainte d'environnement ou de terminaison. Si vous écrivez uniquement « brins de cuivre », vous risquez des variations qui modifient le comportement de l'assemblage.

Conclusion

Les systèmes électriques fiables ne échouent pas dans les feuilles de calcul, ils échouent aux points de tension : coudes serrés, panneaux vibrants, boîtiers humides et terminaisons précipitées.Fil toronné en cuivreest populaire car il est conçu pour ces points de contrainte, combinant une forte conductivité avec une résilience mécanique. Si vous définissez la construction de toronnage, choisissez la finition de surface adaptée à l'environnement et terminez-la correctement, vous réduisez considérablement les reprises et les temps d'arrêt.

Si vous évaluez des options ou si vous avez besoin d'aide pour faire correspondre une construction échouée à votre application, contactezDongguan Quande Electronics Co., Ltd.et partagez vos détails de courant, de tension, de routage et d'environnement, puisContactez-nouspour demander des échantillons ou une recommandation sur mesure pour votre prochain projet.
