Pourquoi choisir des fils tressés en cuivre pour des connexions flexibles et à faible résistance ?

Abstrait

Fils tressés en cuivresont les « héros silencieux » dans les systèmes de mise à la terre, la distribution d’énergie, les équipements de soudage, les appareillages de commutation, les batteries et les machines sujettes aux vibrations. Les acheteurs n'ont généralement pas de difficulté avec l'idée de « tresse » elle-même, mais avec les résultats : mise à la terre instable, cavaliers surchauffés, cosses fissurées, temps d'arrêt inattendus et qualité incohérente d'un lot à l'autre. Ce guide explique le fonctionnement des fils tressés en cuivre, les domaines dans lesquels ils surpassent les conducteurs solides, comment spécifier la bonne tresse et comment éviter les erreurs d'approvisionnement les plus courantes. En cours de route, vous trouverez des listes de contrôle de sélection, un tableau de comparaison pratique et une section de dépannage afin que vous puissiez adapter votre application à la bonne construction.

Table des matières

• Contour
• Que sont les fils tressés en cuivre et où sont-ils utilisés ?
• Quels problèmes les fils tressés en cuivre résolvent-ils ?
• Comment spécifier la bonne tresse ?
• Options de tresse comparées dans un tableau pratique
• Comment installer et entretenir des connexions tressées ?
• Dépannage : pourquoi une tresse surchauffe-t-elle ou échoue-t-elle ?
• Quels contrôles de qualité sont réellement importants pour les acheteurs ?
• FAQ
• Pensées finales

Contour

• Définir les fils tressés en cuivre et les cas d'utilisation typiques de « cavalier/sangle de terre »
• Reliez les problèmes des acheteurs à des exigences techniques mesurables
• Expliquer les éléments clés des spécifications : section transversale, nombre de brins, placage, isolation, terminaisons.
• Fournir une table de décision et une liste de contrôle pour l'acheteur
• Couvrir les pratiques d’installation qui évitent les points chauds et les pannes précoces
• Partagez une carte de dépannage en cas de surchauffe, de corrosion, d'effilochage et de fissuration
• Montrer ce qu'il faut demander à un fournisseur pour une qualité et une traçabilité constantes

Que sont les fils tressés en cuivre et où sont-ils utilisés ?

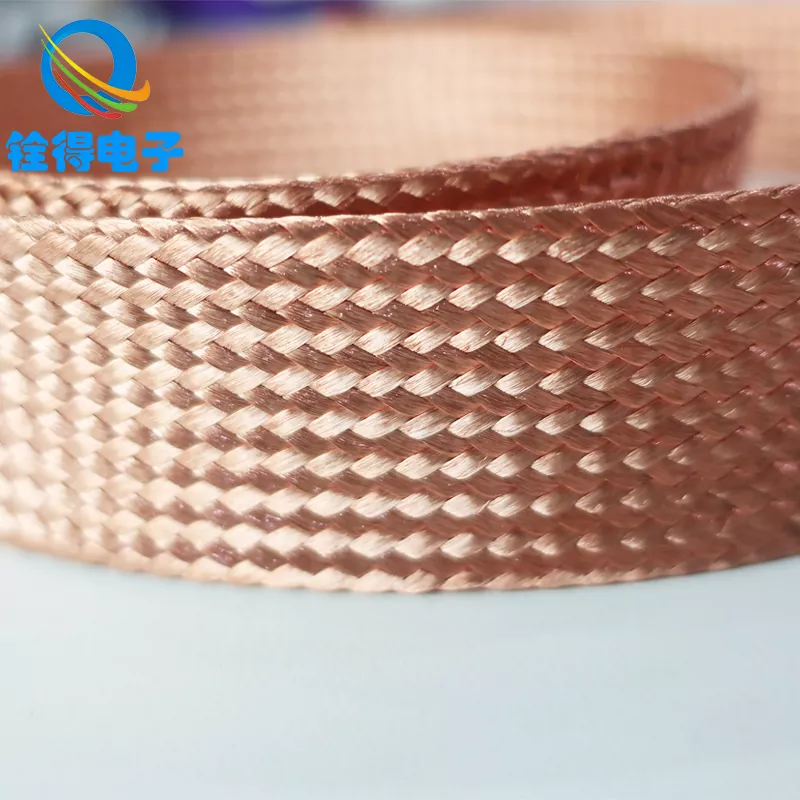

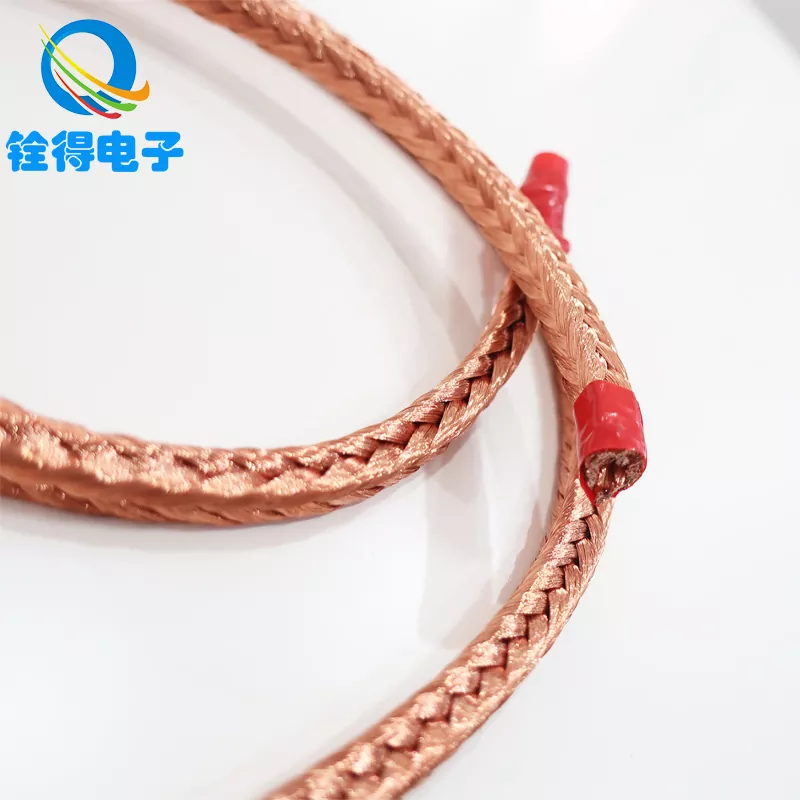

Les fils tressés en cuivre sont des conducteurs flexibles fabriqués en tissant de nombreux brins de cuivre fins dans une tresse plate ou tubulaire. Au lieu de forcer le courant à travers un noyau rigide, la tresse répartit le courant sur plusieurs brins et sur une plus grande surface. Cette structure explique pourquoi les fils tressés sont si populaires dans les endroits où les mouvements, les vibrations et les flexions répétées fatigueraient un conducteur solide.

Les applications courantes incluent :

• Sangles de mise à la terre et de liaisonpour armoires, panneaux, jeux de barres et coffrets
• Cavaliers flexiblesdans les appareillages de commutation, les transformateurs et les systèmes UPS
• Connexions batterie et onduleuroù les vibrations et les cycles thermiques sont fréquents
• Matériel de soudageet connexions temporaires à fort courant
• Machines ferroviaires, automobiles et industriellesnécessitant une mise à la terre résistante aux vibrations
• Contrôle EMIdans les chemins de blindage/mise à la terre où la faible impédance est importante

Dans de nombreuses constructions réelles, la tresse elle-même n'est pas le seul composant : les choix de terminaison (cosses, ferrules, extrémités soudées), le placage et l'isolation déterminent si la connexion reste stable après des mois ou des années de service.

Quels problèmes les fils tressés en cuivre résolvent-ils ?

La plupart des acheteurs viennent chercher des fils tressés en cuivre après les avoir déjà brûlés, parfois littéralement. Voici les problèmes que la tresse est conçue pour résoudre et ce qu'il faut surveiller pour ne pas recréer la même panne avec un numéro de pièce différent.

• Conducteurs fissurés à cause des vibrations
  Les fils solides et de nombreuses constructions de câbles peuvent durcir et se fissurer à proximité des terminaisons lorsque l'équipement vibre. Les conducteurs tressés répartissent les contraintes sur de nombreux brins, réduisant ainsi les points de fatigue concentrés.
• Points chauds au niveau des articulations
  La surchauffe vient rarement du fait que la tresse « n’est pas assez en cuivre ». Cela vient généralement d’une résistance de contact élevée : mauvais sertissage, compression inégale, oxydation ou taille de cosse inadaptée. Une tresse bien faite et une terminaison correctement conçue réduisent la résistance et maintiennent l'augmentation de la température sous contrôle.
• Mise à la terre peu fiable et défauts intempestifs
  Les chemins de terre nécessitent une faible impédance constante. Les sangles tressées sont souvent choisies car leur flexibilité préserve l'intégrité du contact lorsque les portes, charnières, moteurs ou ensembles mobiles se déplacent.
• Corrosion en milieu humide ou côtier
  Le cuivre nu peut s'oxyder ; dans des environnements difficiles, de nombreux acheteurs préfèrentfils tressés en cuivre étamépour une meilleure résistance à la corrosion et une conductivité à long terme plus stable en surface.
• Des maux de tête lors de l'assemblage
  Les tresses sont faciles à acheminer dans les espaces restreints et dans les coins. Mais si le nombre de brins ou la densité de tissage est erroné, les installateurs peuvent constater un effilochage, des coupes désordonnées ou une compression inégale sous les pattes.

Si vous voulez qu’une « vérité de l’acheteur » retienne : la flexibilité de la tresse est l’avantage, mais la terminaison est le résultat. Précisez les deux.

Comment spécifier la bonne tresse ?

Lorsque les gens disent « J'ai besoin de fils tressés en cuivre », ils entendent souvent des choses très différentes : une sangle de liaison légère, un cavalier à courant élevé ou un drain de blindage. Pour éviter les erreurs de devis et les expéditions incompatibles, spécifiez la tresse en utilisant d'abord les détails de la demande.

1) Exigences électriques : courant, cycle de service et élévation de température admissible

• Définissez le courant continu ou intermittent (et le courant de crête le cas échéant).
• Tenez compte de la température ambiante, de la ventilation de l'enceinte et des sources de chaleur à proximité.
• Confirmez si la sangle est destinée à la mise à la terre/à la liaison (tension souvent plus courte et plus faible) ou au courant de charge (problèmes de densité de courant souvent plus élevés).

2) Section transversale et construction de la tresse

• Section équivalente(souvent référencé en mm²) est un moyen pratique pour dimensionner une tresse.
• Diamètre des brins et nombre de brinsaffecter la flexibilité et la durabilité. Des brins plus nombreux et plus fins augmentent généralement la flexibilité.
• Largeur et épaisseur de tresseaffectent l'ajustement sous les terminaux et les contraintes de routage.

3) Placage et finition de surface

• Cuivre nu: excellente conductivité, idéale pour les environnements contrôlés.
• Cuivre étamé: meilleure résistance à la corrosion, soudure plus facile, couramment choisi pour les environnements industriels et maritimes.

4) Isolation et protection

• Certaines tresses sont fournies nues ; d'autres utilisent des gaines en PVC, en silicone, en PET ou thermorétractables pour la protection contre l'abrasion.
• Si la tresse passe à proximité d'arêtes vives ou de pièces mobiles, spécifiez une gaine de protection ou une conception gainée.

5) Terminaisons : le détail qui décide de la fiabilité

• Cosses serties(anneau/pique) : commun, rapide et fiable lorsqu'il est correctement dimensionné et compressé.
• Extrémités pressées ou soudées: réduit l'écartement des brins et peut améliorer la cohérence pour les assemblages à grand volume.
• Taille du trou, largeur de la languette et qualité du boulon: un petit décalage provoque ici des joints desserrés et un échauffement.
• Tolérance de longueur: compte plus que ce à quoi les gens s'attendent dans des enclos exigus.

Une démarche pratique d'approvisionnement : partagez un dessin simple avec la longueur, la largeur/épaisseur de la tresse, le type de terminaison, le diamètre du trou et le placage. Même un simple croquis peut éviter une semaine d’allers-retours.

Options de tresse comparées dans un tableau pratique

Comment installer et entretenir des connexions tressées ?

Même les fils tressés en cuivre de qualité supérieure peuvent échouer s’ils sont installés après coup. La plupart des problèmes sur le terrain sont liés à la qualité des joints. Voici une approche propre et reproductible qui maintient la résistance faible et évite un « échauffement mystérieux ».

• Préparer les surfaces de contact
  Retirez la peinture, l'oxydation et les débris au point de liaison. Utilisez une pâte anti-oxydante appropriée si votre norme l'exige.
• Utiliser le couple matériel correct
  Un sous-couple provoque des micro-arcs et de la chaleur ; un couple excessif peut déformer les cosses et réduire la zone de contact efficace. Suivez les spécifications du matériel et utilisez des rondelles le cas échéant.
• Contrôle du rayon de courbure et du soulagement de traction
  Ne forcez pas un pli serré directement au niveau de la patte. Donnez à la tresse une courbe douce afin que la flexion se produise sur la longueur et non au niveau du bord de terminaison.
• Protéger contre l'abrasion
  Si la tresse frotte sur les bords métalliques, ajoutez une gaine ou un œillet. Les mèches effilochées ne sont pas seulement salissantes : elles peuvent devenir des points de déclenchement d’échec.
• Inspection périodique dans des environnements difficiles
  Recherchez la décoloration (chaleur), les résidus verts/blancs (corrosion), les boulons desserrés et les dommages aux bords coupés.

Les équipements à hautes vibrations bénéficient d'une règle simple : inspecter le premier lot installé après une courte période de rodage. Si les joints restent froids et stables, le détartrage devient beaucoup plus sûr.

Dépannage : pourquoi une tresse surchauffe-t-elle ou échoue-t-elle ?

Si une tresse de cuivre surchauffe, traitez-la comme un problème système, car c'est généralement le cas. Utilisez cette carte rapide pour trouver la cause profonde au lieu d’échanger aveuglément les pièces.

• Symptôme : la tresse est chaude près de l'anse
  Causes probables : mauvais sertissage, mauvaise taille de cosse, compression insuffisante, oxydation au niveau du joint, boulon desserré, placage mal assorti, surface de contact contaminée.
• Symptôme : point chaud au milieu de la tresse
  Causes probables : tresse sous-dimensionnée pour le courant, cycle de service inattendu, acheminement à proximité d'une source de chaleur, dommages aux torons internes dus à des flexions répétées.
• Symptôme : effilochage et mèches cassées
  Causes probables : abrasion des bords tranchants, mouvement excessif sans serre-câble, méthode de coupe inappropriée, manque de manchonnage dans le chemin de frottement.
• Symptôme : corrosion ou décoloration
  Causes probables : exposition chimique, humidité, interaction galvanique avec des métaux différents, absence d’étamage là où cela est nécessaire.
• Symptôme : mise à la terre ou bruit intermittent
  Causes probables : montage lâche, surfaces peintes sous le joint, pression de contact insuffisante, point de liaison contaminé.

Si vous pouvez le mesurer, faites-le : des tests d'échauffement sous charge et des contrôles en milliohms sur les joints révèlent souvent les problèmes plus rapidement que la seule inspection visuelle.

Quels contrôles de qualité sont réellement importants pour les acheteurs ?

Lorsque vous achetez des fils tressés en cuivre à grande échelle, « l’apparence est bonne » n’est pas un plan de qualité. Vous voulez de la cohérence, de la traçabilité et la preuve que la tresse et la terminaison se comporteront de la même manière d’un lot à l’autre.

Voici ce que demandent généralement les acheteurs intelligents :

• Vérification du matériel: qualité du cuivre et type de placage (nu/étamé) indiqués clairement
• Cohérence dimensionnelle: largeur, épaisseur, tolérances de longueur et géométrie de terminaison
• Contrôle du processus de résiliation: normes d'outillage de sertissage ou documentation des méthodes de soudage/pressage
• Contrôles des performances électriques: cibles de résistance, plans de tests basés sur des échantillons
• Intégrité mécanique: tests de traction sur cosses/embouts le cas échéant
• Discipline de l'emballage: prévention de l'écrasement, de la contamination et de la déformation des brins pendant le transport

Pour les acheteurs qui recherchent un partenaire d'approvisionnement stable et à long terme, il peut également être utile de travailler avec un fabricant capable de personnaliser la géométrie et les terminaisons des tresses en fonction des contraintes de votre chaîne d'assemblage. C'est iciDongguan Quande Electronics Co., Ltd. est souvent positionné : offrant des options de fils tressés en cuivre qui peuvent être adaptées aux sangles de mise à la terre, aux cavaliers flexibles et aux conceptions de connexion spécifiques à l'application, de sorte que vous n'êtes pas obligé de « l'adapter » après l'arrivée de l'expédition.

FAQ

Quelle est la différence entre les fils tressés en cuivre et le câble flexible standard ?

Les câbles flexibles regroupent les brins à l'intérieur de l'isolation et conviennent parfaitement à de nombreuses applications électriques, mais ils peuvent néanmoins concentrer les contraintes à proximité des terminaisons et peuvent être plus volumineux dans les chemins de routage étroits. Les fils tressés en cuivre sont tissés, plus plats et généralement utilisés lorsque vous souhaitez une grande flexibilité, un routage à profil bas et des performances de liaison/cavalier stables dans des assemblages sujets aux vibrations.

Dois-je choisir des fils tressés en cuivre nu ou étamé ?

Si l’environnement est sec et contrôlé, le cuivre nu peut parfaitement convenir. Si vous prévoyez de l'humidité, de la condensation ou une longue durée de vie avec un minimum d'entretien, le cuivre étamé est généralement préféré car il ralentit la corrosion et aide à maintenir les surfaces des joints plus stables au fil du temps.

Comment dimensionner une tresse pour le courant ?

Commencez par le courant continu requis, le courant de crête (le cas échéant), le cycle de service et l'augmentation de température acceptable. Ensuite, faites correspondre une section transversale équivalente appropriée et confirmez que votre méthode de terminaison n'introduira pas de résistance élevée. En cas de doute, prototypez et mesurez l’augmentation de la température dans des conditions de charge réelles.

Pourquoi ma tresse devient-elle chaude même si elle semble assez épaisse ?

Dans de nombreux cas, ce n’est pas la tresse qui est le problème, mais le joint. Un mauvais sertissage, une oxydation sous une cosse, des boulons desserrés ou des surfaces de montage peintes peuvent ajouter une résistance de contact qui se transforme en chaleur. Une préparation de surface correcte et des processus de finition contrôlés résolvent généralement le problème.

Les fils tressés en cuivre peuvent-ils aider à réduire les interférences électromagnétiques ou électriques ?

C’est possible, notamment dans le cadre d’une stratégie d’ancrage et de liaison bien conçue. La géométrie d'une tresse peut offrir des chemins à faible impédance qui aident à stabiliser la mise à la terre, mais le contrôle EMI est au niveau du système : le routage, la liaison du boîtier et l'intégrité de la connexion sont tous importants.

Quelles informations dois-je envoyer à un fournisseur pour obtenir un devis précis ?

Fournissez la longueur requise, la largeur/épaisseur de la tresse (ou section transversale équivalente), nue ou étamée, les besoins en matière d'isolation/gainage, le type de terminaison (cosse/soudée/pressée), le diamètre du trou, la quantité et les notes d'application (vibration, température, environnement). Un simple dessin est souvent le moyen le plus rapide d’éviter les malentendus.

Pensées finales

Les fils tressés en cuivre constituent une mise à niveau pratique lorsque votre priorité est la fiabilité en mouvement : moins de conducteurs fissurés, une mise à la terre plus stable et des connexions qui ne se desserrent pas « mystérieusement » avec le temps. L'astuce consiste à arrêter de traiter la tresse comme une marchandise et à commencer à la traiter comme un composant technique : dimensionnez-la pour le travail, spécifiez le placage en fonction de l'environnement et contrôlez les détails de terminaison qui déterminent la résistance et la chaleur.
