Pourquoi un fil de terre est-il essentiel pour des systèmes électriques sûrs ?

Abstrait

A Fil de terreest souvent traité comme une case à cocher, jusqu'à ce que quelque chose se passe mal : le châssis d'une machine picote, un disjoncteur se déclenche au hasard, un capteur lit les déchets ou une surtension détruit un tableau de commande. Cet article explique ce que fait réellement un fil de terre, en quoi il diffère du « neutre ». pourquoi le collage est important et quels détails de sélection et d'installation créent le plus souvent des difficultés pour les clients. Vous recevrez également une liste de contrôle claire et conviviale, un tableau comparatif des types de fils de terre courants et une FAQ de dépannage pour les problèmes récurrents.

Table des matières

• Qu'est-ce qu'un fil de terre et quel problème résout-il ?
• Terre vs neutre vs liaison : la confusion qui provoque les échecs
• Les problèmes du client, un fil de terre approprié réduit
• Types de fil de terre et emplacement de chacun
• Comment choisir le bon fil de terre pour votre projet
• Meilleures pratiques d'installation qui empêchent les retouches
• Erreurs courantes et solutions rapides
• Conseils d'inspection et d'entretien
• FAQ

Contour

1. Définissez le fil de terre en langage simple et expliquez le « chemin du courant de défaut ».
2. Clarifiez le terrain, le neutre et le lien pour éliminer les idées fausses typiques.
3. Cartographiez les problèmes du monde réel (risque de choc, EMI/bruit, déclenchements intempestifs, dommages matériels) à la qualité de la mise à la terre.
4. Comparez les options solides, toronnées, tressées et étamées avec les applications typiques.
5. Liste de contrôle de sélection : taille, flexibilité, environnement, terminaisons et considérations de conformité.
6. Étapes d'installation et détails de fabrication qui déterminent la fiabilité.
7. Dépannage : boucles de masse, continuité intermittente, défaillances de corrosion et de vibration.
8. Pratiques de maintenance et de documentation pour une sécurité à long terme.

Qu'est-ce qu'un fil de terre et quel problème résout-il ?

À la base, unFil de terreest un conducteur dédié qui connecte les pièces métalliques exposées (comme les boîtiers d'équipement, les châssis de moteur, les panneaux de commande, chemins de câbles et conduits) à un système de mise à la terre. Le travail le plus important n’est pas de « faire disparaître l’électricité ». Le travail consiste à fournir unà faible impédance, chemin prévisiblepour le courant de défaut afin que les dispositifs de protection (fusibles, disjoncteurs, protection RCD/RCBO le cas échéant) puissent fonctionner rapidement.

Considérez un fil de terre comme une voie de sortie de secours pour un courant dangereux. Lorsque l'isolation échoue ou qu'un conducteur sous tension touche un châssis métallique, un courant de défaut veut couler. Si le courant de défaut circule bien à travers un fil de terre correctement installé, le dispositif de protection peut détecter la condition anormale et débranchez l'alimentation rapidement. Si le chemin est mauvais (connexion desserrée, corrosion, fil sous-dimensionné, surface de contact peinte), le courant peut « fuir » par des chemins involontaires. y compris vous, les roulements, les boucliers de signal ou les appareils électroniques sensibles.

Terre vs neutre vs liaison : la confusion qui provoque les échecs

De nombreux problèmes de projet proviennent du mélange de trois idées différentes :

• Neutreest un conducteur de retour porteur de courant en fonctionnement normal (dans de nombreux systèmes AC). Ce n’est pas la même chose qu’un équipement au sol.
• Terre (mise à la terre)est une connexion aux électrodes de terre/mise à la terre et au réseau de mise à la terre utilisé pour la sécurité et le potentiel de référence.
• Collageest la connexion intentionnelle de pièces métalliques afin qu'elles partagent le même potentiel électrique et éliminent les défauts de manière fiable.

Le point pratique à retenir : votreFil de terrefait généralement partie de la liaison pour la sécurité des équipements et doit être continue, mécaniquement fiable, et électriquement faible résistance. Si le neutre et la terre sont reliés au mauvais endroit (ou à plusieurs endroits), vous pouvez créer des courants de circulation, problèmes de bruit et déclenchements imprévisibles.

Les problèmes du client, un fil de terre approprié réduit

Lorsque les clients se plaignent de problèmes électriques « aléatoires », la mise à la terre en est souvent la cause profonde et silencieuse. Voici les problèmes qu'un système correctement conçu et installéFil de terreaide à réduire :

• Risque de choc et incidents de sécurité :un châssis bien lié reste proche du potentiel de terre dans des conditions de défaut.
• Déclenchements intempestifs :de mauvaises connexions peuvent provoquer des signatures de défauts intermittents, notamment en cas de vibrations ou d'humidité.
• EMI/bruit dans les signaux :les capteurs, les entrées PLC et les lignes de communication peuvent se comporter de manière erratique lorsque la référence de mise à la terre est instable.
• Dommages dus aux surtensions et aux transitoires de foudre :un réseau de mise à la terre robuste aide à gérer les chemins d’énergie transitoires.
• Problèmes de roulements et de moteur :Les courants vagabonds peuvent trouver leur chemin à travers les roulements lorsque la liaison est faible ou incohérente.
• Reprise coûteuse :les erreurs de mise à la terre sont rarement visibles jusqu'à la mise en service, alors que chaque heure coûte cher.

Une bonne stratégie de mise à la terre transforme les « temps d’arrêt mystérieux » en performances prévisibles. C’est ce que veulent en fin de compte les acheteurs : moins de rappels, des données plus propres et un équipement plus sûr qui passe l'inspection sans drame.

Types de fil de terre et emplacement de chacun

Pas tousFil de terrec'est pareil. Le « meilleur » choix dépend du mouvement, des vibrations, de l’environnement et de la méthode de terminaison.

Si votre application comprend des portes, des couvercles amovibles ou des vibrations (pensez aux générateurs, aux chargeurs de véhicules électriques, aux machines CNC, aux ascenseurs et aux armoires métalliques qui s'ouvrent/se ferment quotidiennement), les options tressées peuvent réduire considérablement les défaillances liées à la fatigue.

Comment choisir le bon fil de terre pour votre projet

Choisir unFil de terreIl s'agit moins de « plus épais, c'est toujours mieux » que de répondre de manière fiable aux exigences de sécurité dans des conditions réelles du site. Utilisez cette liste de contrôle pour éviter les regrets classiques de l'acheteur :

• Capacité électrique :Dimensionnez le conducteur selon le code/norme applicable et le dispositif de protection en amont. Le chemin de terre doit transporter en toute sécurité un courant de défaut suffisamment long pour que la protection fonctionne.
• Environnement mécanique :S'il bouge, se plie ou vibre, privilégiez la flexibilité (toronné ou tressé) et le soulagement de traction.

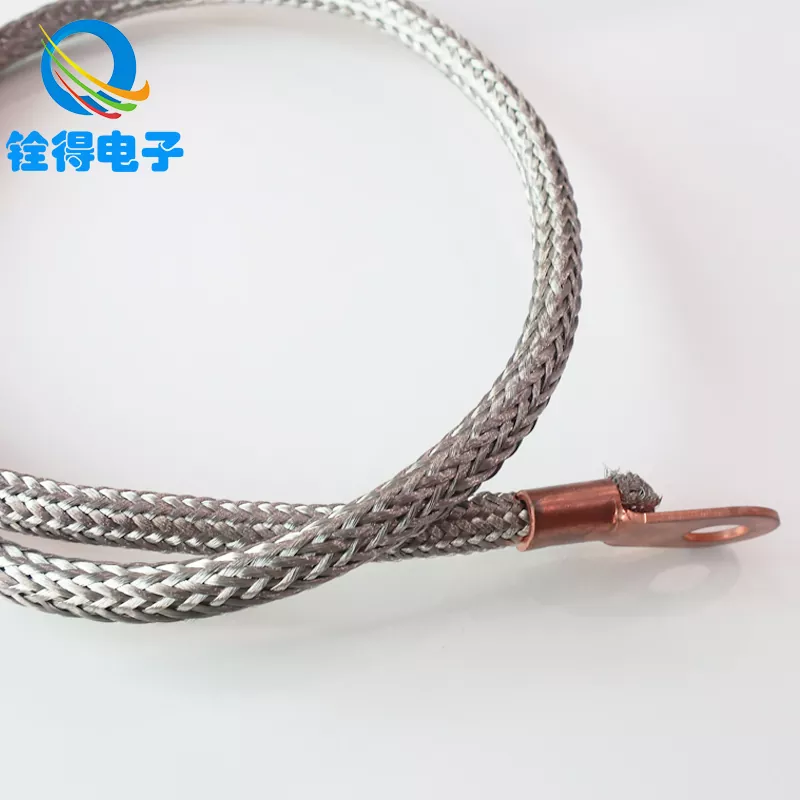

• Exposition à la corrosion :L'humidité, les brouillards salins, les produits chimiques et les installations extérieures bénéficient souvent du cuivre étamé et des terminaisons protégées.
• Méthode de résiliation :Faites correspondre le type de fil aux cosses, aux ferrules, aux outils de sertissage et aux spécifications de couple. Un bon fil échoue si la terminaison est bâclée.
• Contraintes de routage :Évitez les arêtes vives et les points de pincement. Prévoyez des boucles de service là où les panneaux s'ouvrent.
• Cohérence et documentation :Standardisez les numéros de pièces et les notes d’installation dans toutes les versions afin que les équipes de maintenance n’aient pas à deviner.

C'est là qu'un fabricant spécialisé peut vous aider.Dongguan Quande Electronics Co., Ltd. prend en charge les solutions de conducteur de mise à la terre utilisées dans l'industrie et les applications électriques, y compris les options tressées flexibles lorsque le mouvement et la fiabilité sont importants. Pour les acheteurs, l’avantage réside dans la réduction de la variabilité : cohérence la construction et la manipulation prévisible pendant l'assemblage signifient moins de surprises lors de la mise en service.

Meilleures pratiques d'installation qui empêchent les retouches

La plupart des défauts de mise à la terre ne sont pas causés par le conducteur lui-même, mais par la main d’œuvre. Voici une approche éprouvée sur le terrain qui maintient unFil de terrefiable pendant des années :

Une habitude simple qui évite des maux de tête : traitez les points de mise à la terre comme des composants de sécurité critiques, et non comme des « vis supplémentaires ». Étiquetez-les, inspectez-les et gardez-les accessibles.

Erreurs courantes et solutions rapides

Voici les récidivistes qui suscitent le plus de plaintes de clients, ainsi que les actions correctives les plus rapides :

• Mise à la terre sur métal peint :décapez la peinture au niveau des cosses et utilisez le matériel de liaison approprié.
• Conducteur sous-dimensionné « parce qu’il ne transporte pas de courant » :taille pour les conditions de défaut, pas pour le fonctionnement normal.
• Utiliser du fil solide sur les portes mobiles :passez au fil de terre toronné ou tressé avec serre-câble.
• Fixations desserrées après vibration :appliquez des pratiques de couple correctes, verrouillez le matériel le cas échéant et vérifiez à nouveau le couple après le rodage.
• Routage désordonné à proximité d’arêtes vives :ajoutez une protection des bords, des œillets et des pinces ; garder le chemin au sol physiquement protégé.
• Plusieurs liaisons terre/neutre là où elles ne devraient pas être :examinez le schéma du système et corrigez les points de liaison conformément à votre norme et aux règles du site.

Conseils d'inspection et d'entretien

A Fil de terreest aussi fiable que sa connexion la plus faible. Intégrez ces contrôles à la maintenance de routine, en particulier dans les environnements à fortes vibrations ou aménagements extérieurs :

• Contrôle visuel :recherchez la décoloration, la tresse effilochée, la corrosion autour des cosses et les pinces desserrées.
• Contrôle mécanique :tester doucement le mouvement aux terminaux ; tout ce qui bouge est un échec futur.
• Contrôles ponctuels de continuité :vérifier la faible résistance du châssis/de la porte à la barre de terre pendant les arrêts planifiés.
• Étanchéité environnementale :dans les sites humides ou corrosifs, améliorez l’étanchéité et envisagez des matériaux et des capots de protection résistants à la corrosion.
• Documentation:enregistrez les résultats des tests de mise à la terre et tout changement : le dépannage futur devient considérablement plus rapide.

FAQ

Q : Puis-je utiliser n'importe quel fil comme fil de terre s'il « se connecte au métal » ?
UN:Il doit être adapté à l'application et correctement dimensionné pour les chemins de courant de défaut selon votre code/norme en vigueur. De plus, la méthode de terminaison et la préparation de la surface de contact sont tout aussi importantes que le conducteur lui-même.

Q : Pourquoi est-ce que je vois du bruit ou des lectures de capteur instables même lorsque le fil de terre est connecté ?
UN:Les causes courantes incluent des points de liaison lâches, un mauvais acheminement à proximité de câbles à courant élevé, plusieurs points de liaison créant des courants de circulation ou un point de référence faible entre les panneaux. Améliorez l’intégrité des liaisons, séparez les routes de signaux sensibles des routes électriques et examinez où les liaisons se produisent.

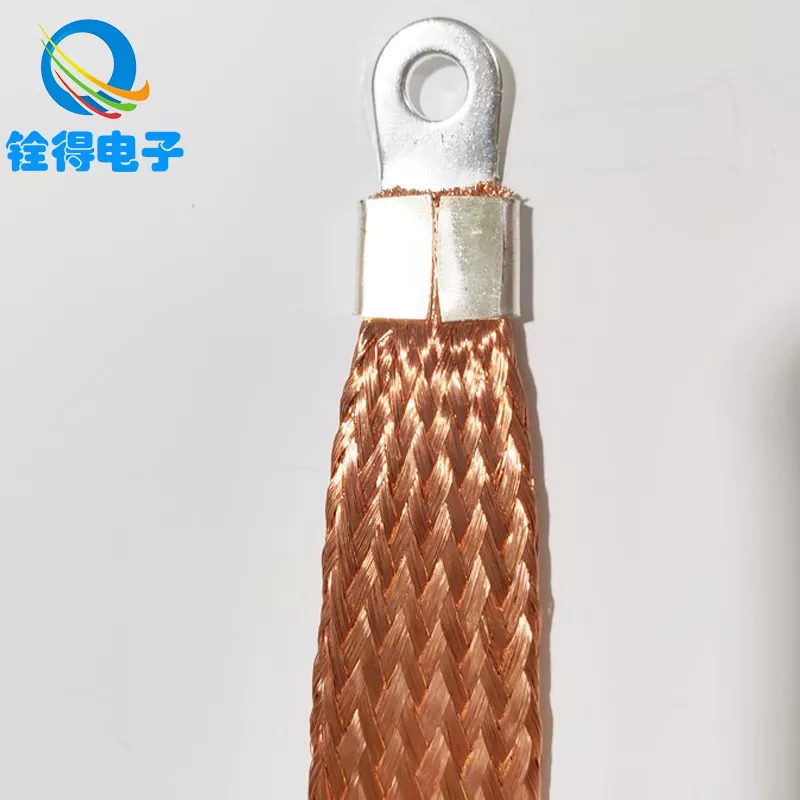

Q : Quand dois-je envisager un fil de terre tressé ?
UN:En cas de mouvement ou de vibrations : portes, couvercles à charnières, protections de machines, joints flexibles ou tout autre endroit où un conducteur solide se fatiguerait avec le temps. Les options tressées sont souvent choisies pour réduire les pannes de continuité intermittentes.

Q : Un fil de terre plus épais signifie-t-il toujours une meilleure protection ?
UN:Pas automatiquement. L'objectif est un chemin de défaut à faible impédance qui correspond au dispositif de protection et aux règles d'installation. Un surdimensionnement peut créer des problèmes de routage/terminaison si les cosses et le matériel ne correspondent pas. « Correctement dimensionné + correctement installé » bat « très épais + mal terminé ».

Q : Pourquoi mon disjoncteur ou mon RCD/RCBO se déclenche-t-il au démarrage même si tout va bien ?
UN:Les transitoires de démarrage, les courants de fuite des filtres/VFD, l'humidité ou une liaison instable peuvent provoquer des déclenchements. Vérifiez la continuité de la mise à la terre, vérifiez l'état de l'isolation, confirmez le type de dispositif de protection correct et examinez la disposition de mise à la terre/liaison pour détecter les chemins parallèles involontaires.

Q : Quel est le moyen le plus rapide de confirmer que ma connexion au fil de terre fait son travail ?
UN:Effectuez un test de continuité entre le châssis de l'équipement (et toutes les portes/protections) et la barre de terre principale, puis confirmez que les terminaisons sont serrées et collées sur du métal propre. Documentez le résultat afin que les changements au fil du temps soient faciles à repérer.

Dernier point à retenir

A Fil de terren’est pas seulement une formalité de sécurité, c’est un élément de performance. Il réduit le risque de choc, améliore la stabilité du système, protège l'électronique, et permet de gagner du temps lors de la mise en service en évitant les « défauts fantômes » qui font perdre des jours. Si vous traitez la mise à la terre comme un système conçu (et non une réflexion après coup), vous obtenez des installations plus sûres et des équipes de maintenance plus sereines.

Si vous spécifiez des conducteurs de terre pour les panneaux, les boîtiers d'équipement ou les points de liaison flexibles,Dongguan Quande Electronics Co., Ltd.peut vous aider à adapter le style de conducteur aux conditions de fonctionnement réelles. Prêt à réduire les retouches et à améliorer la fiabilité ?Contactez-nousavec les détails de votre candidature, et nous vous aiderons à choisir une solution de mise à la terre adaptée à votre environnement, à vos besoins de mouvement et à votre flux de travail d'installation.
