Pourquoi le tube en cuivre tressé est-il le choix idéal pour le blindage EMI et la protection des câbles ?

L’électronique moderne est de plus en plus petite, plus rapide et bien plus sensible au bruit. C'est génial, jusqu'à ce qu'un câble parfaitement « fonctionnel » commence à provoquer des réinitialisations aléatoires, des signaux instables ou des tests de conformité échoués. Si vous êtes confronté à des interférences électromagnétiques, à des décharges statiques ou à des câbles qui continuent d'être éraflés et pincés dans des assemblages serrés,Tube de cuivre tresséest l’une des solutions les plus pratiques que vous puissiez mettre en œuvre sans reconcevoir l’ensemble de votre système.

Abstrait

Cet article explique ce qu'est unTube de cuivre tresséce qu'il fait, les problèmes courants qu'il résout (EMI, abrasion, accumulation statique et contraintes mécaniques) et comment choisir la construction adaptée à votre environnement. Vous trouverez également une liste de contrôle de sélection claire, les meilleures pratiques d'installation et un tableau de comparaison pour vous aider à faire correspondre les options de matériaux (cuivre nu, cuivre étamé, cuivre argenté et variantes en acier inoxydable) aux cas d'utilisation réels, afin que vous puissiez éviter de payer trop cher, de sous-spécifier ou de l'installer d'une manière qui annule ses avantages.

Table des matières

1. Le tube en cuivre tressé résout les points douloureux
2. Qu'est-ce qu'un tube en cuivre tressé et comment il fonctionne
3. Comment choisir le bon tube de cuivre tressé
4. Tableau de comparaison des matériaux et des constructions
5. Meilleures pratiques d'installation et de mise à la terre
6. Où il est couramment utilisé
7. Des contrôles d’approvisionnement et de qualité qui comptent vraiment
8. FAQ
9. Conclusion

Contour

• Identifiez si votre problème est dû à une fatigue EMI, statique, à l'abrasion ou à une flexion serrée.
• Comprendre les performances du blindage et ce que « couverture » signifie réellement dans la pratique
• Choisissez le matériau de finition adapté à votre environnement (humidité, sel, chaleur)
• Dimensionnez-le correctement pour qu'il s'adapte sans étouffer le câble ni laisser d'espace
• Installez-le avec les terminaisons appropriées afin que le blindage ne devienne pas « décoratif »
• Validez avec des contrôles simples : continuité, ajustement et intégrité de la mise à la terre

Le tube en cuivre tressé résout les points douloureux

Les gens commencent généralement à chercherTube de cuivre tressélorsque quelque chose ne va pas « mystérieusement », en particulier dans les assemblages comprenant des moteurs, des onduleurs, des alimentations à découpage, des relais ou des faisceaux de câbles denses. Voici les problèmes les plus courants auxquels il répond :

• Signaux instables et maux de tête EMI :Le couplage de bruit peut provoquer des erreurs de données, une dérive du capteur, un bourdonnement audio ou des échecs de communication intermittents difficiles à déboguer.
• Échec des tests CEM ou de conformité :Vous réussissez les tests de fonctionnement, mais les tests d’émissions ou de sensibilité ne coopèrent pas, souvent en raison de lacunes de blindage ou d’une mise à la terre faible.
• Abrasion et usure mécanique :Les câbles acheminés à travers des bords métalliques, des ensembles mobiles ou des systèmes soumis à de fortes vibrations peuvent user l'isolation au fil du temps.
• Accumulation d'électricité statique :Dans des environnements secs ou des chaînes porte-câbles en mouvement, l'électricité statique peut s'accumuler et se déverser dans les composants sensibles.
• Routage serré et pliages répétés :Certaines gaines de protection sont rigides ou volumineuses. Un tube tressé ajoute une protection tout en continuant à se plier et à fléchir avec le harnais.

L’idée clé : un tube tressé n’est pas seulement « un manchon ». Il s'agit d'une couche fonctionnelle qui peut réduire les interférences, protéger le câblage et fournir un chemin contrôlé pour l'énergie électrique indésirable, lorsqu'elle est spécifiée et installée correctement.

Qu'est-ce qu'un tube en cuivre tressé et comment il fonctionne

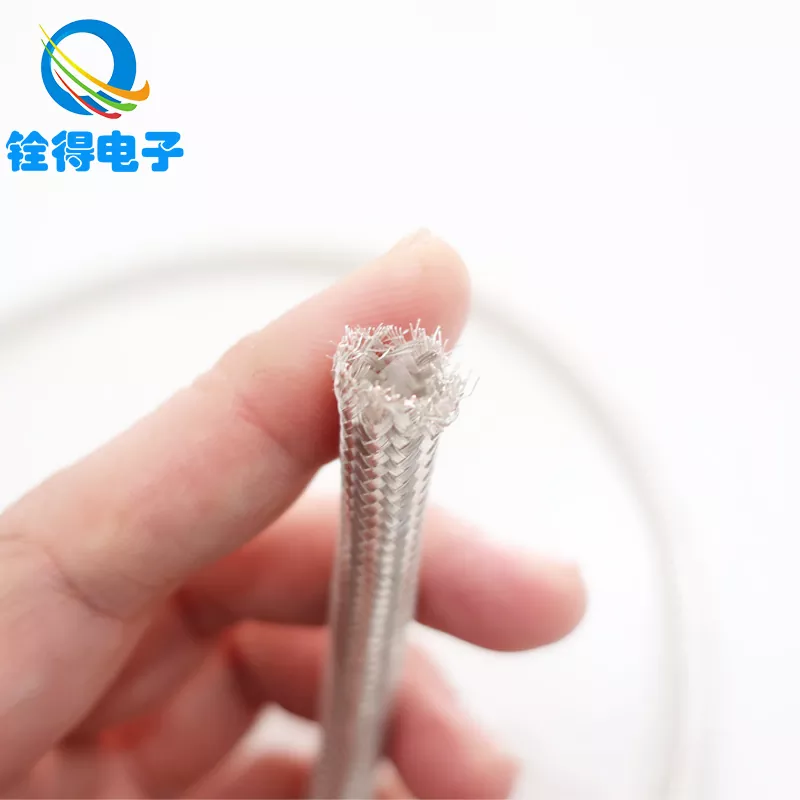

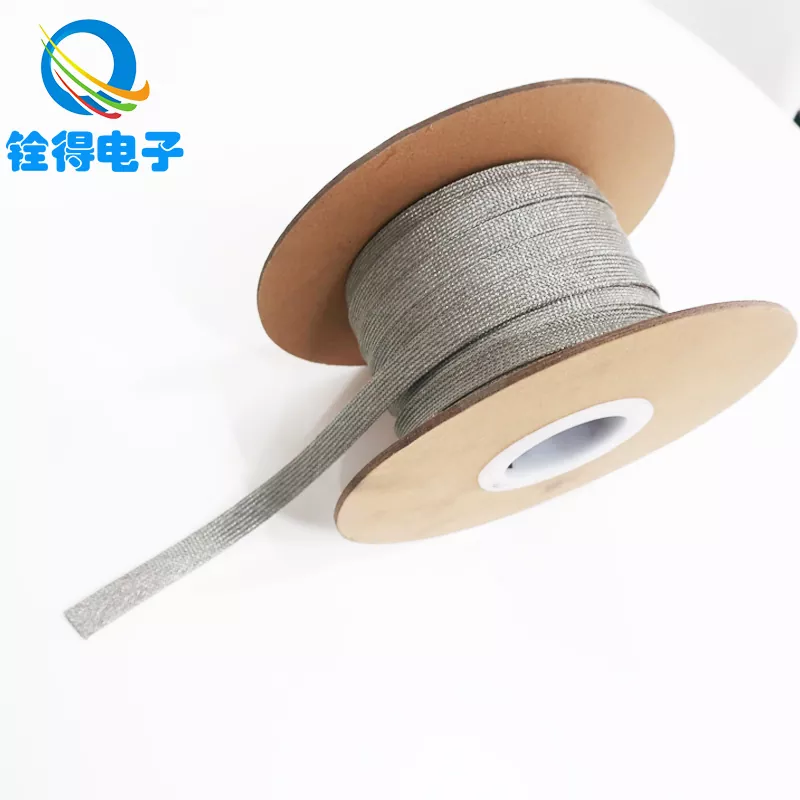

A Tube de cuivre tresséest un treillis tubulaire fabriqué en tressant des brins de fils conducteurs dans un manchon flexible. Parce qu'il forme un réseau conducteur autour du faisceau de câbles, il peut aider :

• Atténuer les interférences électromagnétiquesen entourant les conducteurs sensibles d'une barrière conductrice
• Réduire les émissionsen contenant le bruit qui autrement rayonnerait vers l'extérieur
• Fournir une capacité de décharge statiquelorsqu'il est connecté à un chemin de terre approprié
• Améliorer la protection mécaniquecontre l'abrasion, la compression et les éraflures

Dans les systèmes réels, les performances dépendent de détails : la densité de la tresse, la couverture, le diamètre du fil et, plus important encore, la manière dont vous terminez et mettez à la terre la tresse. Une tresse de haute qualité avec une mauvaise terminaison peut être moins performante qu'une tresse moyenne installée correctement.

Comment choisir le bon tube de cuivre tressé

Choisir unTube de cuivre tresséil ne s’agit pas de choisir l’option « la plus chère ». Il s’agit d’adapter les caractéristiques du tube à votre environnement et à votre mode de défaillance. Utilisez cette liste de contrôle :

• Définir l'objectif principal :Blindage EMI, protection contre l'abrasion, décharge statique, continuité de mise à la terre ou une combinaison ?
• Confirmez l'environnement :intérieur sec, humide, brouillard salin, haute température, exposition à des produits chimiques ou enclos extérieur ?
• Mesurer la taille du faisceau de câbles :diamètre extérieur (OD) du faisceau, plus les besoins d'expansion des connecteurs.
• Décidez du matériau/de la finition :cuivre nu pour les environnements contrôlés, étamé pour la résistance à la corrosion, plaqué argent pour des besoins de conductivité spéciaux ou options en acier inoxydable pour des conditions difficiles.
• Vérifiez la couverture et la densité de la tresse :une couverture plus élevée améliore généralement le blindage mais peut réduire le flux d'air et augmenter la rigidité.
• Prévoyez le mode de résiliation :Bande de terminaison à pince, à sertir, à souder ou à blindage : cela affecte les performances plus que ce à quoi beaucoup de gens s'attendent.

Une règle de dimensionnement pratique : choisissez un diamètre intérieur qui s'adapte parfaitement au paquet sans le forcer. Trop serré et vous déformerez la tresse (et stresserez le câble). Trop lâche et vous créerez des espaces, des mouvements et des contacts incohérents.

Tableau de comparaison des matériaux et des constructions

Meilleures pratiques d'installation et de mise à la terre

C’est là que de nombreux projets de blindage échouent, non pas parce que la tresse est « mauvaise », mais parce que l’installation la rend inefficace. Restez simple et discipliné :

• Maintenir une couverture continue :Évitez les grands espaces, les sections ouvertes ou les transitions brusques de diamètre qui créent des chemins de fuite pour les interférences.
• Terminez correctement :Utilisez une pince ou une bande de terminaison qui crée un contact constant à 360 degrés autour de la tresse lorsque cela est possible.
• Terrain avec intention :Si vous souhaitez des performances de blindage, connectez la tresse à une référence de terre stable en utilisant un chemin à faible impédance. Des « tresses » longues et fines peuvent réduire l’efficacité aux fréquences plus élevées.
• Protégez les extrémités :Ajoutez un dispositif thermorétractable ou un serre-câble mécanique pour éviter l'effilochage et réduire les dommages causés par les bords tranchants de l'isolation sous-jacente.
• Compte du mouvement :Lors du déplacement des harnais, laissez suffisamment de jeu pour que la tresse ne devienne pas le point de tension.

Une habitude de validation rapide : après l'installation, effectuez un contrôle de continuité sur toute la longueur de la tresse et confirmez que vos points de terminaison ont un contact mécanique ferme. Si la tresse peut se tordre librement à son extrémité, votre « bouclier » pourrait ne pas être lié comme vous le pensez.

Où il est couramment utilisé

Tu verrasTube de cuivre tressédans toute industrie qui mélange des signaux sensibles avec une électronique de puissance bruyante ou des contraintes de câblage strictes. Les scénarios courants incluent :

• Ordinateurs et équipements de données :protéger les données internes et les lignes électriques contre les interférences et l'usure mécanique
• Systèmes de communications :minimiser les interférences externes et réduire les interférences entre les faisceaux
• Electronique automobile :prenant en charge un fonctionnement stable dans des environnements électromagnétiques embarqués complexes
• Automatisation industrielle :protection des câbles autour du câblage de commande PLC, des entraînements de moteur et des faisceaux de capteurs
• Matériel médical :stabilité électromagnétique améliorée pour les instruments de précision et les systèmes de diagnostic

Si votre système comprend des commutations, des transitoires rapides ou un acheminement de faisceaux dense, un manchon tressé peut être l'une des améliorations les plus rentables, en particulier par rapport à la refonte des cartes, à la modification du cheminement des câbles ou à l'ajout d'un filtrage volumineux partout.

Des contrôles d’approvisionnement et de qualité qui comptent vraiment

Tous les tubes tressés ne sont pas égaux. Deux tubes peuvent se ressembler au premier coup d’œil et fonctionner de manière très différente dans des assemblages réels. Lors de l’évaluation des fournisseurs, concentrez-vous sur des indicateurs tangibles :

• Structure de tresse uniforme :le tissage cohérent réduit les points faibles et améliore la répétabilité de l'installation
• Dimensions stables :le diamètre intérieur et le comportement d'expansion doivent être prévisibles d'un lot à l'autre
• Consistance du matériau et de la finition :la qualité du placage/finition affecte la résistance à la corrosion et la stabilité électrique à long terme
• Manutention mécanique :de bonnes tresses résistent à l'effilochage, à la déformation et aux accrocs pendant le routage
• Prise en charge de la personnalisation :si vos harnais ont des diamètres, des longueurs ou des besoins de terminaison inhabituels, la personnalisation peut vous faire gagner du temps et réduire les risques d'assemblage

C’est là que travailler avec un fabricant expérimenté peut réduire les essais et erreurs. Par exemple,Dongguan Quande Electronics Co., Ltd. produit des options de tubes en cuivre tressés destinées au blindage et à la protection des câbles dans plusieurs environnements d'application, et peut prendre en charge différents choix de matériaux et spécifications en fonction de la manière dont vous envisagez d'acheminer et de terminer le manchon.

FAQ

Q1 : Le tube de cuivre tressé fonctionne-t-il à la fois pour le blindage et la protection physique ?
UN:Oui. Il peut aider à réduire les interférences électromagnétiques tout en protégeant les câbles de l'abrasion et de la compression. L'équilibre dépend de la densité de la tresse et de la manière dont le tube est installé.

Q2 : Le cuivre étamé est-il toujours meilleur que le cuivre nu ?
UN:Pas toujours. Le cuivre nu fonctionne bien dans les environnements contrôlés et est souvent plus rentable. Le cuivre étamé est un choix plus judicieux lorsque l’humidité, le risque d’oxydation ou la longue durée de vie dans des environnements plus difficiles sont importants.

Q3 : Comment dimensionner un tube en cuivre tressé pour un faisceau de câbles ?
UN:Mesurez le diamètre extérieur du paquet complet (y compris l'épaisseur de la gaine) et sélectionnez un diamètre intérieur qui glisse sans forcer. Si le faisceau comporte des connecteurs, envisagez un manchon extensible ou planifiez l'installation avant la terminaison.

Q4 : Pourquoi le blindage « ne fonctionne-t-il parfois pas » même avec un manchon tressé ?
UN:La raison la plus courante est une mauvaise terminaison ou une mauvaise mise à la terre. Si la tresse n’est pas correctement reliée (ou si le chemin de mise à la terre est à haute impédance), l’efficacité du blindage peut chuter considérablement.

Q5 : Le tube de cuivre tressé peut-il aider à lutter contre l'électricité statique ?
UN:C’est possible, à condition qu’il soit connecté à un chemin de décharge contrôlé. La conductivité de la tresse peut aider à dissiper l’accumulation d’électricité statique plutôt que de la laisser s’accumuler et se décharger de manière imprévisible.

Conclusion

Si vous luttez contre les interférences électromagnétiques, recherchez des défauts intermittents ou essayez de protéger les faisceaux dans des chemins de routage étroits et très sollicités,Tube de cuivre tresséest l'une de ces mises à niveau qui peuvent fournir des résultats démesurés, sans bouleverser l'ensemble de votre conception. L'astuce consiste à choisir le matériau adapté à votre environnement, à le dimensionner correctement et à le terminer de manière à préserver un blindage continu et un contact fiable.

Si vous avez besoin d'aide pour sélectionner la bonne spécification ou si vous essayez de résoudre un problème persistant d'interférence ou de durabilité dans un assemblage réel,Dongguan Quande Electronics Co., Ltd.peut soutenir votre projet avec des options de tubes en cuivre tressés adaptées à votre application. Prêt à passer de « deviner » à une solution de câblage plus propre et plus fiable ?Contactez-nouspour discuter de vos besoins et obtenir une recommandation pratique.
