Comment la tresse de cuivre peut-elle améliorer la mise à la terre et le contrôle EMI ?

Abstrait

Tresse de cuivreest l'une de ces « petites pièces » qui décident en silence si un système semble solide comme le roc ou s'il devient une boîte mystérieuse de bruit, de chaleur et de défauts intermittents. Si vous avez déjà eu affaire à une sangle de terre qui chauffe, à une armoire qui bourdonne d'interférences ou à une connexion flexible qui ne cesse de se fissurer au pire moment possible, ce guide est pour vous. Nous expliquerons ce que fait réellement Copper Braid, pourquoi il échoue dans les installations réelles et comment le sélectionner, le terminer et le maintenir afin que votre la mise à la terre et le blindage restent stables sur le long terme.

Table des matières

• Contour
• Les problèmes du monde réel résolus par la tresse de cuivre
• Qu'est-ce que la tresse de cuivre (et ce qu'elle n'est pas)
• Comment choisir une tresse de cuivre sans deviner
• Tableau de sélection rapide
• Résiliation et installation qui n’échoueront pas
• Contrôles pratiques et vérification
• Erreurs courantes et solutions faciles
• Cas d'utilisation typiques et correspondance avec la bonne tresse
• FAQ
• Étape suivante

Contour

1. Identifiez le problème : chaleur, fatigue due aux vibrations, bruit, corrosion ou contraintes d'espace.
2. Confirmez le type de travail : sangle de mise à la terre, liaison, manchon de blindage ou connecteur flexible
3. Choisissez le type de tresse : brins plats ou tubulaires, brins nus ou étamés, brins fins ou grossiers
4. Dimensionnez-le en fonction de son objectif : section transversale, longueur et élévation de température autorisée
5. Terminez correctement : sertissage, soudure/brasage ou soudure (uniquement lorsque cela est approprié)
6. Vérifier sur le terrain : résistance, température et « test de tremblement » sous charge

Les problèmes du monde réel résolus par la tresse de cuivre

Les gens « veulent » rarement une tresse de cuivre. Ce qu’ils veulent, c’est que le problème cesse de se produire. Voici les principaux problèmes que Copper Braid est conçu pour résoudre :

• Mise à la terre intermittentecausé par les vibrations, le mouvement de la porte ou la dilatation thermique
• Problèmes EMIcomme des signaux instables, des capteurs bruyants ou des problèmes de conformité
• Points chaudssur les cavaliers flexibles où un câble solide ne peut pas survivre à des mouvements répétés
• Corrosionaux points de liaison exposés, notamment dans les environnements humides ou salés
• Limites d'espaceoù un câble rond est trop rigide ou trop volumineux pour être acheminé en toute sécurité

Le principal avantage est la flexibilité. La tresse de cuivre répartit la contrainte de flexion sur de nombreux brins fins, ce qui lui permet de mieux tolérer le mouvement qu'un conducteur rigide. Il peut également fournir une large zone de contact pour les applications de liaison et de blindage, lorsqu'il est correctement installé.

Qu'est-ce que la tresse de cuivre (et ce qu'elle n'est pas)

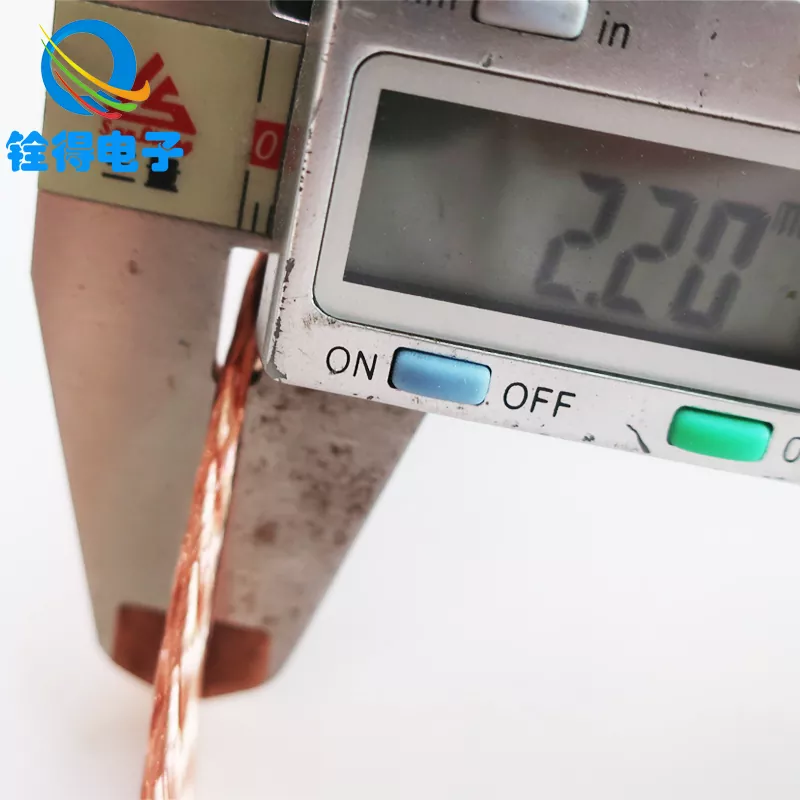

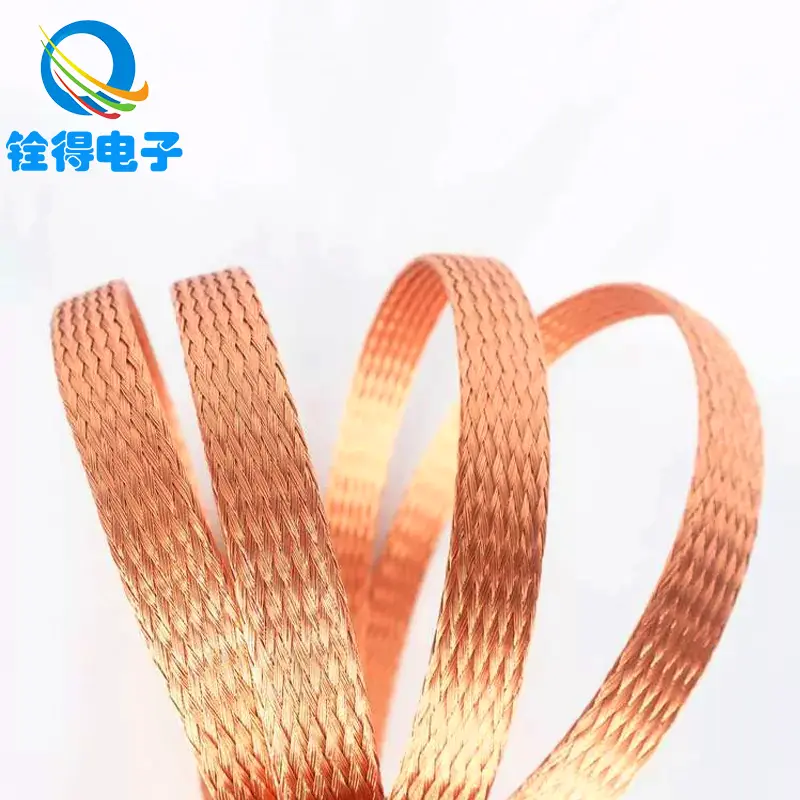

La tresse de cuivre est un conducteur tissé composé de nombreux brins de cuivre. Il peut être fabriqué comme untresse plate(commun pour les sangles de mise à la terre) ou untresse tubulaire(souvent utilisé comme manchon de blindage sur les câbles).

En quoi il est génial :

• Collage flexibleentre les pièces mobiles (portes, couvercles, châssis moteurs, panneaux amovibles)
• Chemins à faible impédanceà des fréquences plus élevées lorsque la géométrie et les terminaisons sont optimisées
• Durabilité mécaniquepar rapport à un seul conducteur solide en flexion répétée

Ce que ce n'est pas :

• Une solution magique pour les mauvaises dispositions de mise à la terre (les longues boucles et les liaisons bâclées causent toujours des problèmes)
• Un substitut au dimensionnement correct des conducteurs (un conducteur trop petit chauffera quand même)
• Immunisé contre les mauvaises terminaisons (la plupart des « échecs de tresse » sont des échecs de terminaison)

Dans le sourcing pratique, vous verrez souventcuivre nuetcuivre étamé. Le cuivre étamé est populaire lorsque la résistance à l'oxydation et une soudabilité plus facile sont des priorités. Le cuivre nu peut être un choix judicieux pour les intérieurs contrôlés et secs où une conductivité maximale et une rentabilité maximale sont importantes.

De nombreux ingénieurs et acheteurs travaillent avec des fabricants tels queDongguan Quande Electronics Co., Ltd. lorsqu'ils ont besoin d'options de tresse de cuivre adaptées à des sangles de mise à la terre, des manchons de blindage ou des connecteurs flexibles personnalisés pour différentes réalités d'installation.

Comment choisir une tresse de cuivre sans deviner

Choisir Copper Braid est plus facile lorsque vous arrêtez de penser en « tresse = tresse » et décidez plutôt en fonction du travail auquel elle doit survivre. Utilisez cette liste de contrôle :

• 1) Augmentation du courant et de la température :Si la tresse transporte du courant (pas seulement une liaison), dimensionnez-la pour qu'elle ne chauffe pas. L’échauffement apparaît généralement d’abord au niveau des terminaisons, puis le long de la tresse. En cas de doute, choisissez une section plus grande ou plusieurs tresses parallèles.
• 2) Durée de vie flexible et modèle de mouvement :Un bracelet qui se plie 10 fois par jour est différent d’un bracelet qui vibre continuellement. Pour des flexions fréquentes, préférez des brins plus fins et un jeu adéquat. Évitez les virages serrés et les « points charnières ».
• 3) Environnement :L'humidité, le brouillard salin, les vapeurs chimiques et l'exposition extérieure vous poussent vers le cuivre étamé et les surfaces de liaison protégées. Si des métaux différents sont impliqués (par exemple, une tresse de cuivre liée à de l'aluminium), prévoyez un contrôle de la corrosion avec le matériel et une préparation de surface appropriés.
• 4) Géométrie et longueur :Plus court est généralement meilleur pour les performances. Gardez la tresse aussi courte que possible tout en permettant le mouvement. Des tresses larges et plates peuvent améliorer la zone de liaison et réduire les effets inductifs par rapport à un câble long et fin.
• 5) Méthode de résiliation :Décidez tôt : sertissage, soudure/brasage ou soudure. Cela détermine la construction de la tresse et le placage qui ont du sens. (Et oui, les licenciements comptent plus que la plupart des gens veulent l’admettre.)

Tableau de sélection rapide

Résiliation et installation qui n’échoueront pas

Si Copper Braid échoue « mystérieusement », c’est généralement parce que la résiliation a été traitée après coup. Voici comment faire durer la connexion :

• Préparation des surfaces :Les surfaces de contact métalliques propres et brillantes battent « un serrage plus fort ». Enlevez la peinture/l'oxyde là où une liaison est requise et protégez ensuite le joint si nécessaire.
• Un sertissage bien fait :Utilisez le profil de cosse et de matrice adapté à l’épaisseur et à la largeur de la tresse. Un mauvais sertissage crée une résistance et une chaleur élevées. Un bon sertissage devient mécaniquement stable et électriquement cohérent.
• Options de soudure/brasage :Pour les applications exigeantes (courant élevé ou vibrations intenses), les terminaisons soudées ou brasées peuvent surpasser la soudure en minimisant le fluage et la fatigue thermique. Cela dépend de votre processus d'assemblage et de vos matériaux.
• Souder avec prudence :La soudure peut absorber la tresse et transformer une sangle flexible en un « élévateur de contrainte » rigide qui s'enclenche au bord de la zone soudée. Si une soudure est nécessaire, contrôlez l’effet de mèche et fournissez un soulagement de tension.
• Décharge de traction et acheminement :Donnez à la tresse une courbe douce. Évitez les plis pointus. Empêchez la tresse de frotter sur les bords. Si la tresse bouge, elle doit bouger en douceur, sans gratter, ni se plier, ni fouetter.

Une règle simple : la tresse doit être l’élément flexible et non le point de terminaison. Si votre articulation devient la charnière, vous obtiendrez des fissures de fatigue et une croissance de la résistance.

Contrôles pratiques et vérification

Vous n’avez pas besoin d’un laboratoire pour confirmer si Copper Braid fait son travail. Ces contrôles pratiques détectent rapidement la plupart des problèmes :

• Contrôle de résistance (référence) :Mesurez la résistance joint à joint après l’installation, puis revérifiez après une vibration ou un cycle thermique.
• Contrôle de température (sous charge) :Si la tresse transporte du courant, faites fonctionner le système et recherchez les points chauds au niveau des cosses et des faces de contact.
• Contrôle visuel :Recherchez un assombrissement, une oxydation verdâtre, des brins cassés ou du matériel desserré.
• Test de tremblement :Une fois l'alimentation hors tension et les procédures de sécurité suivies, pliez doucement l'assemblage et voyez si le joint est mécaniquement stable.

Si la résistance augmente au fil du temps, considérez-la comme un avertissement précoce. La tresse « tombe rarement en panne soudainement » : elle se dégrade jusqu'à ce que le système devienne peu fiable.

Erreurs courantes et solutions faciles

• Erreur:Utiliser une tresse trop étroite parce qu’elle « s’ajuste ».
  Réparer:Taille pour le courant et le cycle de service. Si l'espace est restreint, envisagez plusieurs tresses en parallèle ou une géométrie différente.
• Erreur:Sur-souder et transformer la tresse en une barre rigide.
  Réparer:Préférez les méthodes de sertissage ou de terminaison contrôlée et ajoutez un serre-câble.
• Erreur:Collage sur peinture, oxyde ou surfaces contaminées.
  Réparer:Préparez correctement la surface et protégez-la après l'assemblage si nécessaire.
• Erreur:De longues tresses en boucle agissent comme des antennes.
  Réparer:Gardez-le court, direct et soutenu mécaniquement.
• Erreur:Ignorer la corrosion au niveau des joints métalliques différents.
  Réparer:Utiliser une quincaillerie, des revêtements et des protections de joints appropriés adaptés à l'environnement.

Cas d'utilisation typiques et correspondance avec la bonne tresse

La tresse de cuivre apparaît dans de nombreuses industries car elle répond à une combinaison spécifique de besoins électriques et mécaniques. Voici les cas d’utilisation courants et les priorités :

• Armoires et coffrets de commande :Privilégiez une liaison fiable pour les portes et les panneaux amovibles. Les sangles plates en tresse de cuivre avec des attaches robustes sont courantes.
• Automatisation et robotique :Donnez la priorité à la durée de vie flexible et au soulagement de la traction. Les cycles de mouvement punissent un mauvais routage plus que ce à quoi la plupart des gens s'attendent.
• Electronique de puissance (onduleurs, variateurs, UPS) :Donnez la priorité à la capacité actuelle et à la stabilité thermique. Vérifiez la température sous une charge de fonctionnement réelle.
• Manchons de blindage des câbles :Donnez la priorité à une couverture cohérente et à une technique de résiliation appropriée. Un bon manchon avec une mauvaise connexion d’extrémité ne donnera pas des résultats cohérents.
• Télécom et instrumentation :Privilégiez les liaisons à faible bruit et les connexions stables qui ne dérivent pas avec le temps.

Lorsque vous achetez une tresse en cuivre, les fournisseurs les plus utiles vous poseront des questions sur l'environnement, le mouvement, le courant et la méthode de terminaison, car ces détails déterminent si la tresse se comportera. comme une solution à long terme ou un élément de maintenance récurrent.

FAQ

1) La tresse de cuivre étamé est-elle toujours meilleure que le cuivre nu ?

Pas toujours. La tresse en cuivre étamé est excellente pour la résistance à la corrosion et peut être plus facile à travailler dans certaines méthodes d'assemblage. Le cuivre nu peut être idéal dans des environnements propres et secs où le risque d'oxydation est faible et où une conductivité maximale est la priorité.

2) Pourquoi ma tresse de cuivre chauffe-t-elle aux extrémités ?

Les extrémités chaudes indiquent généralement une résistance élevée au niveau de la terminaison : mauvais sertissage, surfaces contaminées, matériel desserré ou joint trop petit pour le courant. Fixez d'abord la terminaison avant de blâmer la tresse.

3) La tresse de cuivre peut-elle remplacer un fil de terre standard ?

La tresse en cuivre est idéale lorsque vous avez besoin de flexibilité, d'une large zone de liaison ou d'une sangle robuste qui survit aux mouvements. Pour les parcours statiques et protégés, un conducteur standard peut être plus simple. De nombreux systèmes utilisent les deux, chacun là où cela a du sens.

4) Quelle doit être la longueur d’une tresse de mise à la terre ?

Aussi court que possible tout en permettant un mouvement et un itinéraire sûr. Une longueur supplémentaire peut ajouter une zone de boucle indésirable et une souplesse mécanique. Une courbe douce vaut mieux qu’une longue boucle.

5) Quelle est la plus grosse erreur d’installation avec Copper Braid ?

Le traiter comme « juste un morceau de cuivre » et ignorer la qualité des terminaisons et la préparation de la surface. Le joint est le système. Si le joint est instable, les performances dériveront et des défaillances suivront.

6) Comment éviter les fissures de fatigue dans une sangle en mouvement ?

Prévoyez du jeu, évitez les virages serrés, empêchez la terminaison de devenir la charnière et évitez le frottement sur les bords. Si les mouvements sont fréquents, choisissez une construction conçue pour des flexions répétées et ajoutez un serre-câble.

7) Copper Braid peut-il aider à résoudre les problèmes d'interférences ?

Oui, lorsqu'il est utilisé comme sangle de liaison ou comme manchon de blindage avec un acheminement et une terminaison corrects. Si le bruit persiste, examinez le schéma complet de mise à la terre et assurez-vous que les liaisons sont courtes, propres et cohérentes.

Étape suivante

La tresse de cuivre fonctionne mieux lorsqu'elle est traitée comme un composant conçu : sélectionné pour l'environnement, dimensionné pour le travail et terminé avec soin. Faites cela et vous obtiendrez une mise à la terre stable, moins de surprises sonores et beaucoup moins de maintenance du type « pourquoi cela échoue-t-il encore ».

Si vous sélectionnez une tresse de cuivre pour les sangles de mise à la terre, les manchons de blindage ou les connecteurs flexibles personnalisés et que vous souhaitez une recommandation basée sur les détails réels de votre application, Dongguan Quande Electronics Co., Ltd. peut prendre en charge la correspondance des spécifications et les options de production -Contactez-nouspour discuter de vos besoins et obtenir une solution adaptée à vos conditions d’installation.
