Pourquoi la tresse de cuivre est-elle la solution silencieuse pour une mise à la terre peu fiable ?
Abstrait
La tresse de cuivre semble simple – juste des brins tissés dans un ruban flexible – mais elle apparaît dans les endroits où les problèmes « simples » deviennent rapidement coûteux : des liaisons de jeu de barres surchauffées, des sangles de mise à la terre qui se fissurent sous l'effet des vibrations, des chemins de blindage qui deviennent intermittents et des joints de batterie ou d'onduleur qui se desserrent après quelques mois. Cet article détaille ce quetresse de cuivrele fait réellement, quelles pannes courantes il évite et comment choisir la bonne tresse pour votre courant, l’environnement et les contraintes mécaniques. Vous obtiendrez également des conseils d'installation qui réduisent les rappels, une comparaison avec les cosses de câble et les sangles rigides, ainsi qu'une FAQ qui répond les questions que la plupart des équipes posent seulement après que quelque chose ne va pas.
Contenu
- Qu'est-ce que la tresse de cuivre et où s'adapte-t-elle ?
- Les problèmes des clients sont résolus par la tresse de cuivre
- Choisir la bonne tresse de cuivre
- Dimensionnement et performances
- Conseils d'installation qui empêchent les rappels
- Erreurs courantes et comment les éviter
- Tresse de cuivre et alternatives
- Qualité et Traçabilité
- Applications par industrie
- FAQ
- Conclure
Contour
- Définissez la tresse de cuivre en langage simple et expliquez pourquoi la flexibilité est essentielle.
- Cartographiez les avantages de la tresse avec les véritables problèmes : chaleur, vibrations, corrosion et bruit électrique.
- Fournissez une liste de contrôle de sélection : placage, tissage, taille, méthode de terminaison et environnement.
- Partagez des habitudes d'installation qui maintiennent une résistance faible et une durée de vie élevée.
- Comparez la tresse de cuivre avec les câbles, les barres rigides et les gaines tressées.
- Terminez avec une liste de contrôle de qualité conviviale pour l’acheteur et une prochaine étape claire.
01Qu'est-ce que la tresse de cuivre et où s'adapte-t-elle ?

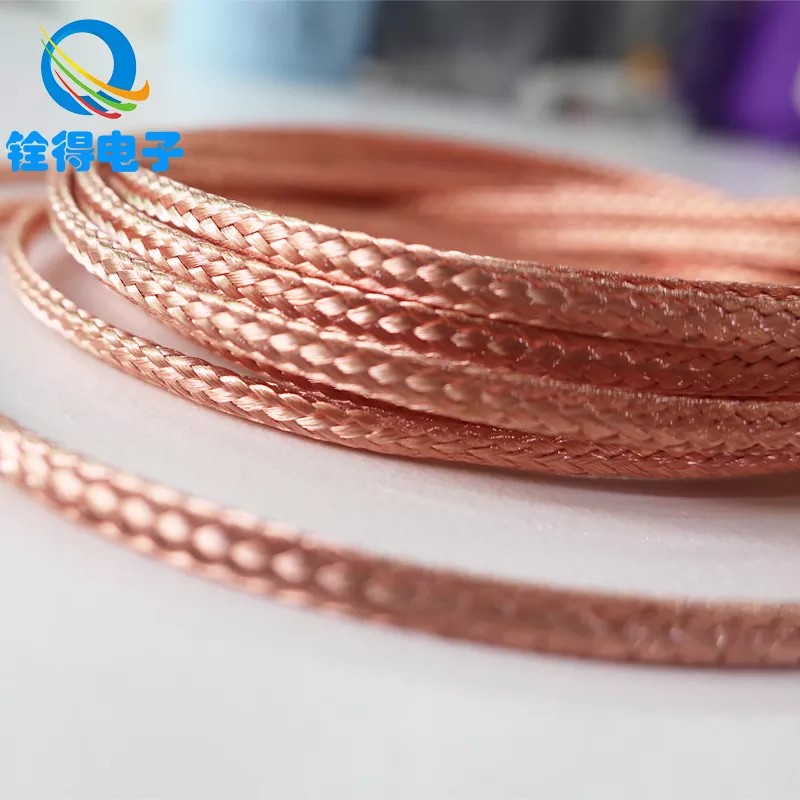

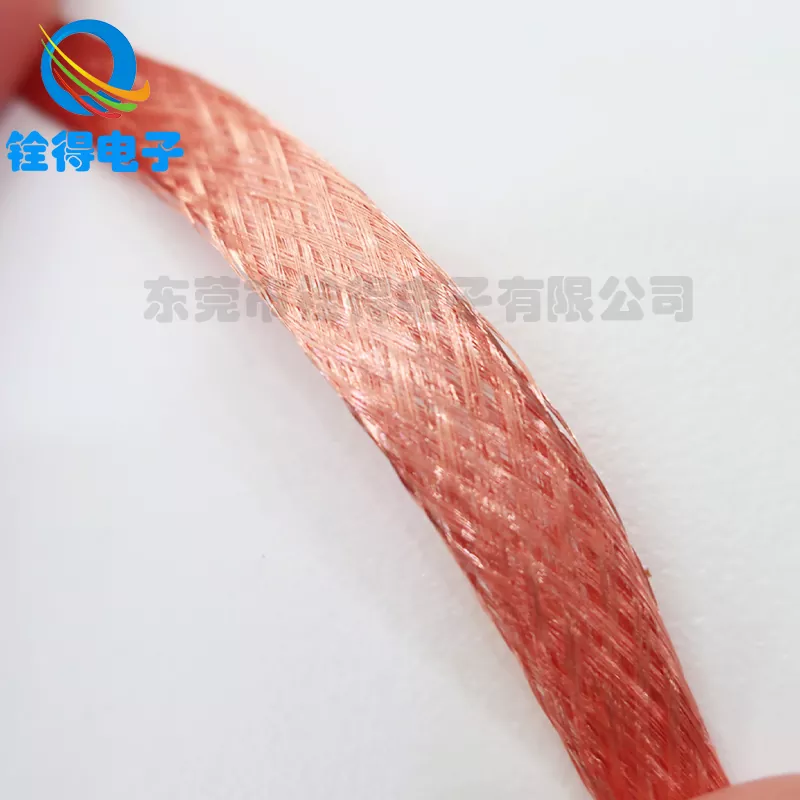

La tresse de cuivre est un conducteur tissé composé de nombreux brins de cuivre fins. Au lieu d’agir comme une tige rigide, elle se comporte comme une sangle flexible : il se plie facilement, absorbe les mouvements et répartit le courant électrique sur un chemin large et discret.
Cette flexibilité n’est pas un « avantage ». C'est la raison pour laquelle la tresse de cuivre est utilisée dans la mise à la terre, la liaison et les liaisons à courant élevé où les vibrations, la dilatation thermique, un mouvement de porte/charnière ou un accès répété pour l'entretien fatiguerait un connecteur rigide. En d'autres termes : si votre point de connexion bouge ne serait-ce qu'un peu, la tresse de cuivre peut rester continuité électrique sans fissuration, desserrage ou concentration de contrainte sur un boulon.
Règle générale :Si votre chemin actuel doit survivre au mouvement, la tresse de cuivre est souvent le moyen le plus simple de rendre ce chemin à la fois conducteur et durable.
02Les problèmes des clients sont résolus par la tresse de cuivre
1) « Notre sangle de mise à la terre continue de tomber en panne après les vibrations. »
Les tresses répartissent la flexion sur des milliers de micro-brins. Cela signifie que la sangle peut fléchir à plusieurs reprises sans qu’un seul « point de charnière » dur ne se fissure. Dans les véhicules, les générateurs, les portes d’appareillage et les équipements rotatifs, c’est souvent la différence entre une sangle qui dure des semaines et une autre qui dure des années.
2) « Nous voyons des points chauds au niveau du joint, mais le couple est correct. »
La chaleur provient généralement de la résistance, et la résistance provient souvent d’un mauvais contact avec la surface, d’une oxydation ou d’un connecteur qui ne reste pas à plat sous la charge. La tresse de cuivre peut réduire la chaleur en fournissant une large zone de contact et en tolérant un léger désalignement sans « s'éloigner » de la surface de contact.
3) « Le bruit des signaux et les interférences tuent notre stabilité. »
Les chemins de terre et de liaison affectent les performances sonores plus que la plupart des équipes ne veulent l'admettre. Une liaison stable à faible impédance peut réduire les potentiels flottants et aider le blindage à faire son travail. Les sangles tressées sont couramment utilisées pour relier les boîtiers, les portes, les racks et les panneaux afin que le chemin du blindage reste continu dans le temps.
4) « La corrosion rend nos connexions imprévisibles. »
Dans les environnements humides ou industriels, le cuivre nu peut s'oxyder. Les options plaquées (généralement du cuivre étamé) peuvent améliorer la résistance à la corrosion et la soudabilité, surtout lorsque les intervalles de maintenance sont longs ou que l'équipement est à l'extérieur.
03Choisir la bonne tresse de cuivre
La plupart des erreurs d’achat se produisent parce que les gens choisissent la tresse de cuivre comme s’il s’agissait d’un produit générique. Ce n’est pas le cas. La « bonne » tresse est celle qui correspond à votre demande électriqueetvotre réalité mécanique.
Utilisez cette liste de contrôle de sélection avant de demander un devis :
- Courant et cycle de service :rafales continues ou courtes, et à quelle fréquence les pics se produisent.
- Limites d'échauffement :ce qui est acceptable à proximité d’isolants, de plastiques ou de capteurs sensibles.
- Environnement:exposition aux UV en intérieur propre, humide, salé, huileux, chimique ou extérieur.
- Profil de mouvement :vibration constante, flexion occasionnelle, mouvement de charnière ou dilatation thermique uniquement.
- Méthode de résiliation :cosses serties, extrémités soudées, paumes pressées ou connexions soudées.
- Géométrie de montage :taille des boulons, espacement, rayon de courbure et jeu.
- Appariement des matériaux :les interfaces cuivre-aluminium ou cuivre-acier nécessitent souvent une attention particulière.
04Dimensionnement et performances
Les gens adorent demander une seule « intensité nominale », mais les performances réelles dépendent de plusieurs facteurs : la section transversale de la tresse, le nombre de brins, l'étanchéité du tissage, le débit d'air, la pression de montage et les limites de température autour du connecteur. C’est pourquoi deux tresses qui se ressemblent peuvent se comporter très différemment sur le terrain.
Ce qui compte réellement lors du dimensionnement d’une tresse de cuivre :
- Zone transversale :plus de cuivre signifie généralement une résistance plus faible et moins de chaleur.
- Qualité des contacts aux terminaisons :une bonne tresse avec une mauvaise connexion aux extrémités reste un mauvais assemblage.
- Longueur:des sangles plus longues ajoutent de la résistance ; gardez les courses aussi courtes que possible sans forcer les virages serrés.
- Durée de vie flexible :pour les joints mobiles, privilégiez une construction qui tolère les flexions répétées.
- État des surfaces :le placage et la propreté influencent la stabilité à long terme.
| Point de décision | Options typiques | Quand le choisir | Piège courant |
|---|---|---|---|
| Finition superficielle | Cuivre nu / Cuivre étamé | Utiliser en étain là où l'humidité, le brouillard salin ou la soudure sont impliqués | En supposant que le cuivre nu restera à faible résistance à l’extérieur |
| Facteur de forme | Tresse plate / Tresse ronde | Plat pour attacher des sangles et profil bas ; rond où le routage est serré | Choisir un rond pour une liaison de porte et créer un point de charnière rigide |
| Densité de tissage | Ample / Moyen / Serré | Plus lâche peut mieux fléchir ; plus serré peut conserver sa forme et réduire les accrocs | Tresse trop serrée dans les joints à fortes vibrations → fatigue aux extrémités |
| Style de terminaison | Sertissage / Soudure / Paume pressée | Paumes soudées/pressées pour des extrémités stables et à faible résistance dans des conditions exigeantes | S'appuyer sur des extrémités « soudées à la main » pour les liaisons industrielles à fort courant |
05Conseils d'installation qui empêchent les rappels
De nombreux « échecs de tresse » sont en réalité des échecs d’installation. Voici les habitudes qui permettent à la tresse de cuivre de fonctionner comme prévu.
- Préparez la surface de contact :enlever la peinture, l'oxydation et la contamination là où la sangle atterrit. Un contact métal sur métal propre est la base.
- Utilisez les piles matérielles appropriées :rondelle plate pour la couverture, rondelle à ressort si nécessaire, et évitez le matériel souple qui se détend sous la chaleur.
- Respecter le rayon de courbure :ne pliez pas la sangle près de la terminaison. S'il doit se plier, laissez-le se plier progressivement.
- Itinéraire de déplacement :si une porte s'ouvre, prévoyez une boucle douce plutôt qu'un arc serré qui concentre les contraintes.
- Contrôler les interfaces galvaniques :si vous collez une tresse de cuivre à de l'aluminium, envisagez des solutions de placage, de traitement de surface ou de barrière compatibles.
- Vérifiez après le cycle thermique :dans les systèmes à courant élevé, revérifiez un échantillon après le chauffage et le refroidissement pour confirmer la stabilité.
06Erreurs courantes et comment les éviter
Erreur:Acheter « la tresse la moins chère » et supposer que toutes les tresses sont identiques.
Réparer:Spécifiez la construction, le placage, la méthode de terminaison et une norme d'inspection de base pour chaque lot.
Erreur:Trop raccourcir la sangle pour qu'elle soit sous tension.
Réparer:Donnez-lui suffisamment de longueur pour qu'il fléchisse naturellement. Une sangle détendue dure plus longtemps et reste plus stable.
Erreur:Ignorer la connexion finale.
Réparer:Traitez les terminaisons comme faisant partie du produit. La « fin » est souvent le point de départ de la résistance et de la chaleur.
Erreur:Installation sur des surfaces peintes ou sales.
Réparer:Si la surface n’est pas conductrice, la tresse ne peut pas faire de magie. Un contact propre n’est pas négociable.
07Tresse de cuivre et alternatives
La tresse de cuivre n’est pas toujours la bonne réponse, mais c’est souvent la plus indulgente.
| Option | Force | Faiblesse | Meilleure utilisation |
|---|---|---|---|
| Sangle tressée en cuivre | Gère le mouvement, contact large, liaison fiable | Nécessite une bonne terminaison et des surfaces propres | Portes, panneaux, zones de vibrations, mise à la terre flexible |
| Câble standard avec cosses | Approvisionnement facile, installation familière | Peut se fatiguer près des pattes ; un routage plus volumineux ; contact moins « plat » | Connexions statiques avec mouvement modéré |
| Barre/sangle en cuivre rigide | Très faible résistance, géométrie stable | Ne tolère pas les vibrations ni les flexions répétées | Connexions de bus fixes, boîtiers stables |
| Manchon tressé de blindage | Idéal pour la couverture du blindage des câbles | Ce n'est pas une sangle d'alimentation/terre robuste en soi | Blindage EMI sur les câbles, pas sur les sangles de liaison |
08Qualité et Traçabilité
Si la tresse de cuivre est utilisée dans des équipements qui ne peuvent pas se permettre de temps d'arrêt, traitez le choix du fournisseur comme une décision de fiabilité, et pas seulement une décision de prix. Recherchez la cohérence : un tissage stable, des matériaux contrôlés et des terminaisons prévisibles.
À Dongguan Quande Electronics Co., Ltd., les équipes prennent généralement en charge les applications de tresses de cuivre pour répondre aux besoins de mise à la terre, de liaison et d'interconnexion conductrice, avec une attention portée aux détails pratiques qui intéressent les acheteurs : une construction reproductible, des options de finition adaptées à l'environnement et des assemblages qui répondent aux contraintes d'installation réelles.
Questions à poser à n’importe quel fournisseur :
- Pouvez-vous fournir des détails sur la construction de la tresse (nombre de brins, style de tresse, section nominale) ?
- Quelles options de placage/finition sont disponibles pour la résistance à la corrosion ?
- Comment les terminaisons sont-elles réalisées et comment la qualité finale est-elle contrôlée ?
- Quelle identification ou traçabilité des lots est disponible si un problème sur le terrain apparaît ?
- Pouvez-vous nous recommander une géométrie de sangle pour un battant de porte, une zone de vibration ou un joint de dilatation thermique ?
09Applications par industrie
Puissance et énergie
- Racks de batteries et mise à la terre de l'onduleur
- Liaison des portes de l'appareillage et mise à la terre des panneaux
- Liaisons flexibles à fort courant où les cyclages thermiques sont fréquents
Automatisation industrielle
- Enceintes de machines et liaisons d'armoires
- Robotique et assemblages mobiles
- Chemins de terre pour entraînements et commandes sensibles au bruit
Transport
- Sangles de mise à la terre du châssis du véhicule
- Des liaisons moteur-châssis qui survivent aux vibrations
- Points de liaison ferroviaires et maritimes dans des environnements difficiles
Télécom et électronique
- Liaison des racks et continuité du boîtier
- Protégez les chemins de mise à la terre pour des performances stables
- Connexions réparables qui ne se dégradent pas après des accès répétés
10FAQ
Quelle est la différence entre une tresse en cuivre nu et une tresse en cuivre étamé ?
Le cuivre nu offre une excellente conductivité, mais il peut s'oxyder plus facilement dans des environnements humides ou corrosifs. La tresse en cuivre étamé ajoute une couche protectrice qui améliore généralement la résistance à la corrosion et facilite le soudage dans de nombreux assemblages.
La tresse de cuivre réduit-elle le bruit électrique ?
Cela peut être utile lorsque le bruit est lié à une mauvaise liaison ou à des chemins de mise à la terre incohérents. Une liaison stable à faible impédance assure la continuité du boîtier et peut réduire potentiels flottants qui contribuent aux interférences. Ce n’est pas un filtre magique, mais c’est souvent un élément clé d’une stratégie de mise à la terre propre.
Pourquoi ma sangle chauffe-t-elle même lorsque la tresse semble épaisse ?
La chaleur commence souvent par les extrémités. Une mauvaise préparation de la surface, une oxydation, du matériel desserré ou des terminaisons de mauvaise qualité peuvent ajouter suffisamment de résistance pour créer des points chauds. Vérifiez le contact métal sur métal, l'intégrité des terminaisons et la stratégie de couple d'installation, puis examinez la longueur et l'acheminement des sangles.
Combien de temps doit durer une tresse de mise à la terre en cuivre ?
La durée de vie dépend de la gravité des mouvements, de l'environnement et de la qualité de l'installation. Dans des conditions douces, cela peut durer des années. En cas de fortes vibrations ou de service corrosif, un placage correct, un acheminement approprié et des terminaisons robustes font la différence entre un « consommable de courte durée » et un « à régler et à oublier ».
Une tresse de cuivre peut-elle remplacer une liaison par jeu de barres rigide ?
Parfois. Si l’objectif est la flexibilité (dilatation thermique, vibration, accès aux services), la tresse est un bon candidat. Si la connexion est entièrement statique et que vous avez besoin d’une rigidité maximale, un jeu de barres peut être plus approprié. De nombreux systèmes utilisent les deux : jeu de barres pour les parcours fixes, tresse pour les points de mouvement.
11Conclure
La meilleure tresse de cuivre est celle à laquelle vous n'aurez plus jamais besoin de penser : elle fonctionne à basse température, reste continue malgré les vibrations et maintient votre mise à la terre et votre liaison stables. même après des mois de cycles thermiques et d'accès au service. Si vous avez affaire à des joints chauds, à une continuité intermittente ou à des équipements bruyants, cela « devrait aller » La tresse de cuivre est souvent le moyen le plus propre d'éliminer les contraintes mécaniques liées au problème électrique.
Si vous souhaitez obtenir de l'aide pour sélectionner une construction de tresse de cuivre, un style de terminaison ou une géométrie de sangle qui correspond à vos conditions de fonctionnement réelles, tendre la main àDongguan Quande Electronics Co., Ltd.etContactez-nousavec vos détails actuels, votre environnement et votre montage - votre futur vous vous en remerciera.
