Pourquoi les fils tressés en cuivre sont plus importants que vous ne le pensez ?

Abstrait

Fils tressés en cuivresemblent simples - de nombreux petits brins tissés dans une tresse plate ou tubulaire - mais ils se trouvent à l'intersection de performances électriques et réalité mécanique. Si vous avez déjà vu une sangle de mise à la terre se briser après des mois de vibrations, observé une armoire chauffer au point de liaison, ou pour chasser les problèmes EMI intermittents qui « disparaissent » lors de l'inspection, la cause profonde réside souvent dans le choix de la tresse, méthode de terminaison et qualité du contact de surface.

Dans ce guide, vous apprendrez ce qui différencie le cuivre tressé des conducteurs solides, comment adapter la construction tressée à votre cas d'utilisation, que demander lors de l'achat (pour que vous ne deviniez pas) et comment éviter les erreurs d'installation les plus courantes qui transforment une bonne tresse en un mauvaise connexion.

Table des matières

Contour

1. Traduire les problèmes du monde réel en exigences de tresse
2. Comprendre la structure de la tresse et pourquoi elle se comporte différemment du fil solide
3. Choisissez le placage, la géométrie et la terminaison en fonction de l'environnement et du mouvement.
4. Utilisez une simple liste de contrôle des spécifications pour réduire les allers-retours avec les fournisseurs
5. Installer correctement pour maintenir une résistance faible et une fiabilité élevée

Quels problèmes les fils tressés en cuivre résolvent-ils ?

La plupart des acheteurs ne commencent pas par penser : « J'ai besoinFils tressés en cuivre.» Ils commencent par un problème :

• Vibrations et mouvements :Fatigue des conducteurs solides. Les tresses se plient et répartissent la tension sur de nombreux brins.
• Fiabilité de la mise à la terre et de la liaison :Une tresse peut créer un chemin à faible impédance lorsqu'elle est installée et terminée correctement.
• Points chauds aux points de connexion :Une mauvaise zone de contact, une cosse/un sertissage incorrect ou une tresse sous-dimensionnée peuvent concentrer la chaleur.
• Problèmes d'EMI et de bruit :Dans certains contextes de mise à la terre/liaison et de blindage, les tresses aident à gérer les chemins d'interférence haute fréquence.
• Environnements corrosifs ou humides :Une mauvaise finition de surface peut s'oxyder, augmentant la résistance et provoquant des défauts intermittents.
• Confusion en matière d'approvisionnement :La « largeur de tresse » ne définit pas à elle seule les performances ; la construction et la terminaison comptent tout autant.

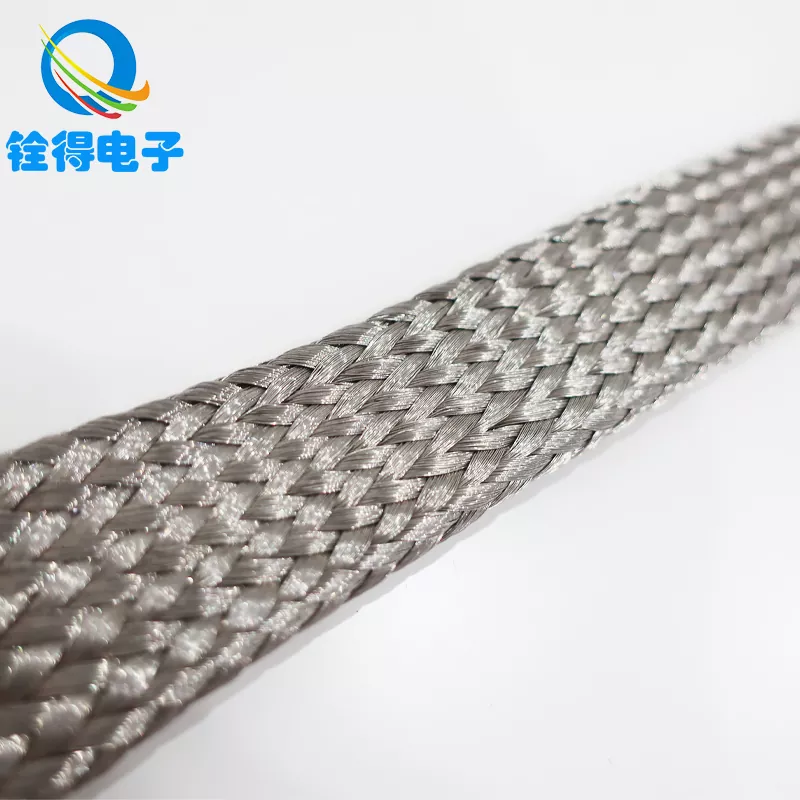

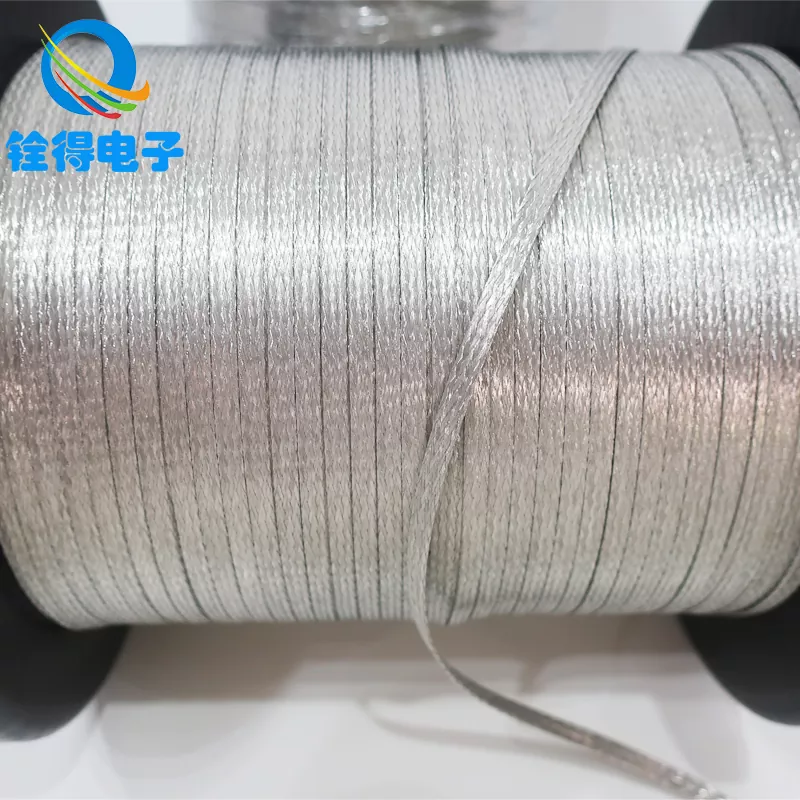

Que sont les fils tressés en cuivre et comment sont-ils construits ?

Fils tressés en cuivresont tissés à partir de plusieurs brins de cuivre fins. Cette structure crée deux avantages pratiques :flexibilité(la tresse bouge sans concentrer la contrainte en un point) etredondance(de nombreux brins partagent le courant et la charge).

Mais la « tresse » n’est pas une chose. Voici les principales variables de construction qui modifient les performances :

• Diamètre et nombre de brins :Les mèches plus fines fléchissent généralement mieux ; plus de brins peuvent partager le courant et améliorer la durabilité.
• Motif de tresse et couverture :Les tresses plus serrées conservent souvent leur forme et se contactent mieux ; les tresses plus lâches peuvent être plus flexibles mais peuvent être moins robustes mécaniquement.
• Forme:Les tresses plates sont courantes pour les sangles de mise à la terre ; les tresses tubulaires peuvent être utilisées comme manchons ou blindage extensible dans certaines constructions.
• Finition superficielle :Options en cuivre nu ou plaqué (souvent choisies pour des considérations de résistance à la corrosion et de soudabilité).
• Méthode de résiliation :Interfaces de sertissage, de soudage ou de serrage boulonné : c'est là que naissent de nombreuses défaillances.

Astuce : Si votre fournisseur ne demande que la « largeur » et la « longueur », vous vous dirigez probablement vers des attentes qui ne correspondent pas. Un bon fournisseur discutera de l'environnement, du mouvement et de la résiliation.

Où devriez-vous les utiliser (et où vous ne devriez pas) ?

Fils tressés en cuivresont généralement choisis lorsque la connexion doit transporter du courant (ou fournir un chemin de liaison à faible impédance) tout en manipulation de mouvements ou de vibrations.

Comment sélectionner la bonne tresse

Si vous souhaitez une méthode de spécification conviviale en matière d'approvisionnementFils tressés en cuivre, utilisez cette liste de contrôle étape par étape. Il transforme des symptômes désordonnés en exigences claires.

• Définir le poste :sangle de mise à la terre/liaison, connecteur flexible, manchon de blindage ou lien porteur de courant.
• Estimer la demande électrique :niveau actuel, cycle de service et augmentation de température acceptable (évitez de deviner : utilisez les données de votre système).
• Décrivez la réalité mécanique :vibrations constantes, flexions occasionnelles, mouvements de charnières ou cycles de dilatation thermique.
• Choisissez la forme :tresse plate pour sangles et collages, tresse tubulaire pour gainage ou couverture extensible dans certains assemblages.
• Choisissez une finition de surface adaptée à l'environnement :air humide/salé, fumées industrielles ou armoire intérieure propre.
• Détails de la fin du verrouillage :type de cosse, taille des boulons, espacement des trous, processus de sertissage/soudage et si les extrémités nécessitent un étamage ou des viroles.
• Protection du régime :des manchons anti-abrasion, des couches d'isolation ou un serre-câble si la tresse risque de frotter sur des arêtes vives.

Tableau comparatif des options de tresse courantes

Vous trouverez ci-dessous une comparaison pratique que vous pouvez copier dans une demande de prix. Il se concentre sur ce qui change dans le monde réel, et pas seulement sur ce qui semble différent dans un catalogue.

Conseil de pro : lorsque vous comparez des fournisseurs, demandez-leur d'indiquer les détails de construction (diamètre/nombre de brins, couverture de tresse et spécifications de terminaison). « Largeur équivalente » n'est pas une performance équivalente.

Contrôles de qualité et documentation que les acheteurs devraient demander

Si votre projet est sensible (électronique de puissance, équipement industriel, rail, sous-systèmes de véhicules électriques ou tout autre chemin de terre critique pour la sécurité), traitezFils tressés en cuivrecomme un un composant, pas une marchandise. Voici une liste claire de demandes d’assurance qualité qui fonctionne sans surcharger votre fournisseur :

• Contrôle des matières entrantes :description de la qualité du cuivre, description du placage (le cas échéant) et traçabilité du lot
• Vérification électrique :méthode de contrôle de résistance/continuité et critères d'acceptation (par longueur ou par assemblage)
• Validation de la résiliation :enregistrements de hauteur/largeur de sertissage (si serti), approche du test de traction et norme d'inspection visuelle
• Contrôle dimensionnel :tolérance largeur/épaisseur, tolérance d'espacement des trous (si assemblé avec des pattes)
• Documents de conformité :CoC/CoA selon les besoins et déclarations de conformité environnementale demandées par votre marché
• Emballage et manutention :protection contre les plis, la contamination et l'oxydation pendant le transport/stockage

Meilleures pratiques d'installation qui évitent les pannes

Même le meilleurFils tressés en cuivrepeut échouer s’il est installé après coup. Ce sont les erreurs qui provoquent des pannes intermittentes, échauffement ou panne mécanique précoce :

• Surfaces de contact sales :La peinture, l'oxydation ou l'huile augmentent la résistance. Préparez l'interface métal sur métal.
• Zone de contact sous-dimensionnée :Une petite rondelle sur une large tresse peut créer un point chaud. Utilisez le matériel approprié pour un contact complet.
• Courbes prononcées près des terminaisons :Se pencher directement au niveau de la cosse concentre la tension – laisse une transition douce et un soulagement de la tension.
• Couple lâche au fil du temps :Les vibrations peuvent détendre les articulations. Utilisez des méthodes de verrouillage adaptées à votre conception et revérifiez les cycles de maintenance.
• Exposition à l’abrasion :Si la tresse frotte sur un bord, ajoutez un manchon de protection ou réacheminez-la.
• Planification de chemin incorrecte :Gardez les sangles courtes lorsque cela est possible et évitez les boucles inutiles qui ajoutent de l'impédance.

Si votre mode de défaillance est « cela a fonctionné lors de la mise en service mais échoue plus tard », traitez l'interface d'installation (préparation de surface + couple + matériel + décharge de traction) dans le cadre de la conception électrique.

Travailler avec Dongguan Quande Electronics Co., Ltd.

Si vous recherchezFils tressés en cuivrepour les sangles de mise à la terre, les liaisons de masse ou les connexions flexibles, le chemin le plus rapide vers un résultat fiable est un fournisseur qui parle à la fois « ingénierie » et « achats ».Dongguan Quande Electronics Co., Ltd.positionne ses produits en cuivre tressé autour de besoins de construction pratiques : dimensions configurables, choix de tresses adaptés à l'application et options d'assemblage adaptées aux contraintes d'installation réelles.

Lorsque vous nous contactez, vous obtiendrez de meilleures recommandations (et moins de révisions) si vous partagez trois éléments dès le départ :

• Votre candidature :utilisation d'une sangle de terre, d'un connecteur flexible, d'une sangle de liaison ou d'une tresse de type manchon
• Votre environnement :armoire intérieure, plante humide, air côtier, niveau vibratoire
• Votre plan de résiliation :taille des boulons/espacement des trous, type de cosse et si vous avez besoin d'extrémités pré-assemblées

FAQ

Q : Les fils tressés en cuivre sont-ils meilleurs que les fils solides pour la mise à la terre ?

Souvent oui pour les sangles et liens qui bougent ou vibrent. La flexibilité de la tresse aide à prévenir la fatigue et maintient la connexion stable, à condition que les surfaces de terminaison et de contact soient réalisées correctement.

Q : Dois-je choisir une tresse en cuivre nu ou en cuivre étamé ?

Le cuivre nu peut être rentable dans les environnements contrôlés. Dans des environnements humides ou légèrement corrosifs, une finition plaquée est généralement choisie pour aider à maintenir un comportement de surface stable dans le temps. Le meilleur choix dépend de l'exposition, des cycles de maintenance et de la méthode de terminaison.

Q : Qu'est-ce qui compte le plus : la largeur de la tresse ou la construction de la tresse ?

La construction compte au moins autant que la largeur. Le nombre/diamètre des brins, l'étanchéité du tissage et la qualité de la terminaison déterminent souvent la durabilité et la stabilité de la résistance dans le monde réel.

Q : Pourquoi les sangles de mise à la terre chauffent-elles ?

Le chauffage indique généralement une résistance au niveau du joint : mauvaise préparation de la surface, petite zone de contact, couple lâche ou matériel incorrect. La tresse peut être très bien ; c'est l'interface qui est en cause.

Q : Que dois-je inclure dans une demande de prix pour des fils tressés en cuivre ?

Incluez l'application, la longueur, la plage de largeur/épaisseur (ou section transversale cible), l'environnement, la description du mouvement/vibration, les détails de terminaison (taille/espacement des trous, cosses) et toute documentation requise.

Pensées finales

AchatFils tressés en cuivredevient facile une fois que vous arrêtez de les traiter comme « juste du cuivre » et commencez à les traiter comme une interface fonctionnelle entre l’électricité et le mouvement. Définissez l'environnement, verrouillez la terminaison, vérifiez la qualité et installez dans le respect de la physique des contacts, et vous éviterez le type de panne le plus coûteux : la panne intermittente.
