Le câble de terre ESD est-il la clé d’un contrôle statique fiable dans l’électronique moderne ?

À une époque où les décharges électrostatiques (ESD) peuvent détruire silencieusement les composants électroniques sensibles et les lignes de production, leCâble de terre ESDse présente comme un dispositif essentiel pour garantir des chemins de décharge sûrs.

Qu'est-ce qu'un câble de terre ESD et spécifications clés

Définition et objectif

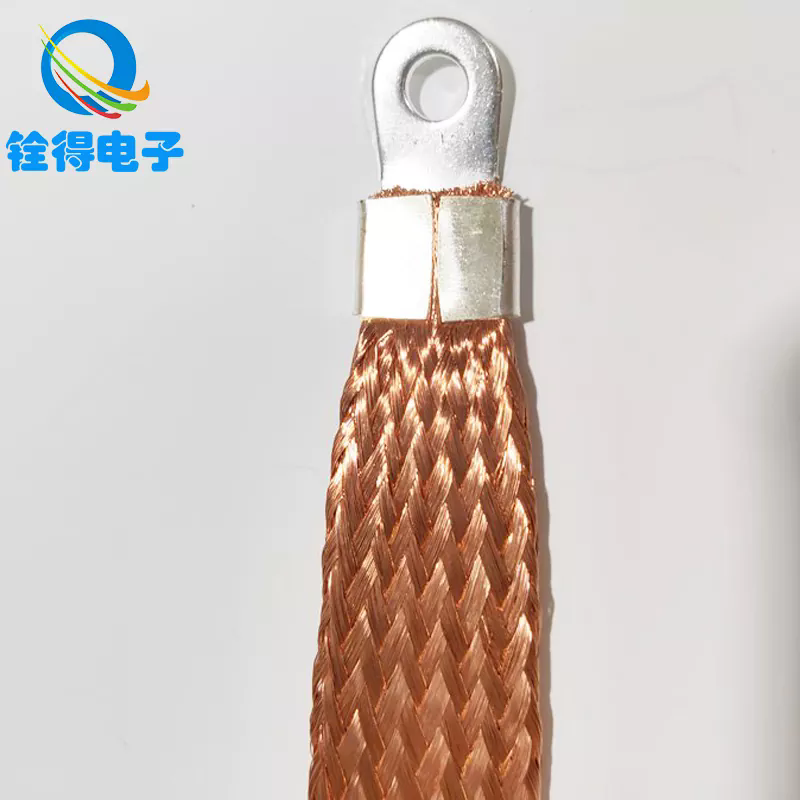

UnCâble de terre ESD(également appelé câble de mise à la terre ESD ou câble de décharge statique) est un câble conducteur qui relie un établi, un bracelet, un cadre ioniseur ou un tapis ESD à un point de mise à la terre défini. Sa fonction est de fournir un chemin à faible résistance pour dissiper les charges statiques en toute sécurité dans le sol, empêchant ainsi les événements de décharge électrostatique incontrôlée qui pourraient endommager les composants ou provoquer des dysfonctionnements.

Paramètres de base du câble de terre ESD

Vous trouverez ci-dessous un tableau de spécifications standard illustrant les paramètres typiques utilisés pour sélectionner ou évaluer de tels câbles :

Ces paramètres peuvent varier en fonction de l'environnement d'application, des normes réglementaires et des exigences du client.

Thème central de cet article

L’objectif principal ici est d’expliquerpourquoi un câble de terre ESD est essentiel pour le contrôle statique, comment le choisir, l'installer et l'entretenir, etquelles tendances futures façonnent son évolution. De plus, l'article répondra à deux questions courantes et vous guidera vers les solutions de la marque Quande.

Pourquoi le câble de terre ESD est important – Avantages et rôle

Pourquoi le contrôle statique est crucial

• Protéger les appareils électroniques sensibles: Les circuits intégrés modernes, les dispositifs montés en surface et les capteurs peuvent être détruits par d'infimes décharges électrostatiques (souvent inférieures à 100 V).

• Rendement et qualité: Les événements statiques peuvent provoquer des dommages latents, réduisant la fiabilité du produit et entraînant des pannes sur le terrain.

• Sécurité et conformité: De nombreuses normes de fabrication électronique (telles que ANSI/ESD S20.20, CEI 61340) exigent des chemins de mise à la terre et des limites de résistance définis.

Ainsi, le câble de terre ESD est un composant essentiel dans un programme de contrôle ESD.

Avantages d'un câble de terre ESD de haute qualité

1. Décharge contrôlée: La résistance intégrée (généralement 1 MΩ) garantit que l'électricité statique est dissipée à un taux sûr et contrôlé, réduisant ainsi le risque d'arc ou d'étincelles.

2. Flexibilité et robustesse mécanique: Avec des guirlandes ou du cuivre toronné à l'intérieur, le câble supporte la flexion et l'usure quotidienne de manière plus fiable qu'un conducteur solide.

3. Cohérence dans le temps: L'isolation de haute qualité résiste à l'abrasion, à l'humidité et à l'exposition aux produits chimiques, préservant ainsi les performances dans un environnement d'usine.

4. Interopérabilité: Des connecteurs standards (fiche banane, pince crocodile, prises de verrouillage) rendent le câble compatible avec diverses infrastructures de mise à la terre.

5. Rentabilité: Comparé aux systèmes de décharge active ou aux ioniseurs, un câble passif est peu coûteux mais fondamental pour le contrôle statique.

Rôle clé dans un programme de contrôle ESD

• Connexion entre opérateur et point commun: Pour les dragonnes ou les sangles de talon, le câble assure que l'opérateur reste au potentiel de terre.

• Lien entre les tapis ou l'équipement et la terre: Les tapis ou surfaces de travail ESD dépendent de ces câbles pour transporter la charge jusqu'à la terre de l'installation.

• Sauvegarde et redondance: Dans les systèmes ESD complexes, plusieurs chemins de mise à la terre réduisent les défaillances ponctuelles.

Du point de vue de la qualité et de la conformité, la négligence dans la spécification ou la validation du câble de terre ESD peut compromettre l'ensemble d'un programme de contrôle statique.

Comment choisir, installer et entretenir un câble de terre ESD

Choisir le bon câble (comment)

Lors de la sélection d'un câble de terre ESD, tenez compte des étapes suivantes :

• Vérifier l'exigence de résistance: Assurez-vous que le câble respecte ou se situe dans la tolérance de 1 MΩ (ou selon la norme pertinente).

• Sélectionnez le type de connecteur: Choisissez des connecteurs compatibles avec votre équipement (fiche banane, jack verrouillable, pince crocodile).

• La longueur compte: Choisissez une longueur qui permet un accès facile sans jeu excessif (1,2 m est courant).

• Vérifier la conception mécanique: Les guirlandes ou les conducteurs tressés aident à résister à la fatigue due à la flexion.

• Durabilité de l'isolation: Utiliser des matériaux présentant une bonne résistance à l’abrasion, aux produits chimiques et à la température pour les environnements industriels.

• Certifications et rapports de tests: Demander des rapports d'essais (résistance, rupture d'isolation, force de traction) au fabricant.

Directives d'installation (comment)

Une installation correcte est la clé de l’efficacité :

1. Connectez d'abord le câble au bracelet ou au tapis., puis au point de mise à la terre commun.

2. Sécuriser le point communà une terre connue ou à une barre omnibus de mise à la terre.

3. Évitez les virages ou les plis brusques— les câbles doivent avoir des boucles douces pour réduire les contraintes.

4. Acheminer à l'écart des lignes à haute tension ou bruyantespour éviter les interférences électriques.

5. Effectuer des tests périodiques, généralement mensuellement ou trimestriellement, pour confirmer la continuité et la résistance.

6. Remplacer les câbles endommagés ou usésimmédiatement — même de petites cassures ou fissures d’isolation peuvent rendre le câble inefficace.

Maintenance et validation (comment)

• Utilisez unTesteur de résistance ESD sur bancpour mesurer la résistance entre l'opérateur ou le tapis et le point commun.

• La résistance mesurée doit rester dans les limites de tolérance (par exemple 0,9 à 1,2 MΩ).

• Inspectez la veste pour détecter toute coupure, abrasion ou décoloration.

• Fléchissez doucement le câble pour observer les signes de rupture de fil interne (continuité intermittente).

• Documentez chaque test : la traçabilité est importante dans les régimes de qualité et d’audit.

Applications courantes

• Lignes d'assemblage électronique: Pour chaque poste opérateur (dragonne) ou tapis de poste de travail.

• Bancs de réparation et de reprise: Protection lors du brasage, de l'inspection et de la manipulation.

• Salles blanches et usines de semi-conducteurs: Là où le contrôle statique est essentiel au rendement.

• Laboratoires et laboratoires de R&D: Pour les environnements de prototypage et de test.

• Zones d'emballage et d'expédition sécurisées ESD: Pour mettre à la terre les plateaux conducteurs et les systèmes de transport.

Tendances futures, défis et intégration

Évolution des normes et conformité

Des normes commeCEI 61340etANSI/ESD S20.20exigent de plus en plus une validation, une traçabilité et une conformité aux audits plus strictes. Les fabricants et les utilisateurs seront confrontés à des audits plus fréquents et devront présenter des preuves documentées de bonnes pratiques de mise à la terre. Le câble de terre ESD doit répondre à des tolérances de résistance et à des exigences de sécurité des matériaux évolutives.

Surveillance intelligente et numérique

La prochaine génération de câbles pourrait intégrercapteurs intégrés ou puces intelligentespour surveiller l’intégrité des câbles, la dérive de résistance et les cycles d’utilisation. Ces « câbles intelligents » alerteraient les systèmes de maintenance si la résistance dérive hors de portée ou si un dommage mécanique est imminent.

Améliorations des matériaux et de la durabilité

Des progrès dansnanomatériaux, polymères hautes performances, et des conducteurs plus résilients (par exemple, des guirlandes plaquées argent, des composites de nanotubes de carbone) augmenteront la durée de vie, amélioreront la flexibilité et réduiront les taux de défaillance dans les environnements difficiles.

Intégration avec les systèmes IoT et MES

Dans les usines entièrement numérisées, chaque câble de mise à la terre peut porter un identifiant ou un signal qui le relie auSystème d'exécution de la fabrication (MES). Cela donne une visibilité sur les intervalles de maintenance, la conformité des opérateurs et l’état du contrôle statique en temps réel.

Des défis à surmonter

• Équilibragecoût par rapport aux fonctionnalités avancées: Les solutions de câbles intelligents peuvent augmenter les coûts, affectant leur adoption dans les secteurs à faible marge.

• Stress environnemental et usure: Une humidité élevée, l’exposition aux produits chimiques et l’abrasion restent des menaces permanentes.

• Conformité des utilisateurs: Même avec des câbles de premier ordre, une mauvaise connexion ou une surveillance de l'utilisateur nuit aux performances.

Foire aux questions (FAQ)

Q1 : Quelle résistance doit normalement avoir un câble de terre ESD ?
A1 : La cible typique est1 MΩ ±10 %(c'est-à-dire 0,9 MΩ à 1,1 MΩ). Cette résistance limite en toute sécurité le courant de décharge tout en permettant à l'électricité statique de circuler vers la terre. Dans certaines configurations, une bande de tolérance de 0,75 à 1,25 MΩ est acceptable, en fonction de la norme ou des exigences du client.

Q2 : À quelle fréquence un câble de terre ESD doit-il être testé ou remplacé ?
A2 : Les tests doivent avoir lieu au moinsmensuellement ou trimestriellement, en fonction de votre régime qualité et de la fréquence des audits. Si les mesures s'écartent des tolérances ou si la gaine présente des dommages (coupures, abrasions, décoloration), le câble doit êtreremplacé immédiatement. La fatigue mécanique ou la continuité intermittente lors du pliage sont un signe de défaillance.

Résumé et présentation de la marque

LeCâble de terre ESDest un élément fondamental, mais souvent sous-estimé, de tout programme de contrôle statique efficace. Compréhensionquoic'est,pourquoicela est important pour le rendement, la fiabilité et la sécurité du produit, etcommentsa sélection, son installation, son test et sa maintenance constituent l'épine dorsale d'une stratégie ESD robuste. À l’avenir, l’intégration des câbles intelligents, la connectivité IoT, les matériaux avancés et les normes plus strictes façonneront l’évolution de cette technologie.

quandoffre une gamme complète de solutions de mise à la terre ESD, y compris des câbles de terre ESD durables et certifiés, conçus pour une longue durée de vie, des performances constantes et une intégration transparente dans les systèmes de fabrication avancés. Pour des spécifications personnalisées, une assistance technique ou des demandes d'approvisionnement,Contactez-nous.
